ASP-490-31-TS2

5 459,72 Kč / ks 6 606,26 Kč včetně DPH
Na dotaz

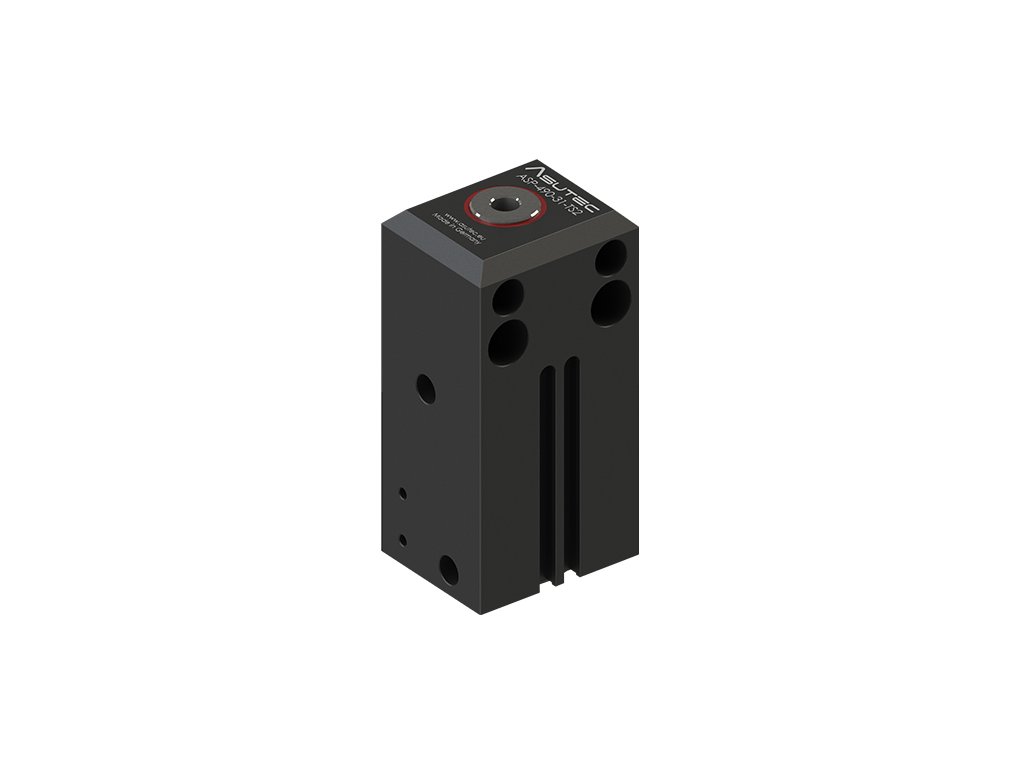

Pneumatická poziční jednotka ASP-490-31-TS2 se používá pro indexování a polohování paletek na transportních systémech TS 2 od firmy Rexroth. V pístnici je otvor se závitem různé centrovací čepy.

Detailní informace

Detailní popis produktu

Pneumatická poziční jednotka ASP-490-31-TS2 se používá pro indexování a polohování paletek na transportních systémech TS 2 od firmy Rexroth. V pístnici je otvor se závitem různé centrovací čepy.

Provedení: Pneumatický válec. Těleso z tvrdě eloxovaného aluminia. Pístnice z nerezové oceli s otvorem se závitem pro centrovací čepy.

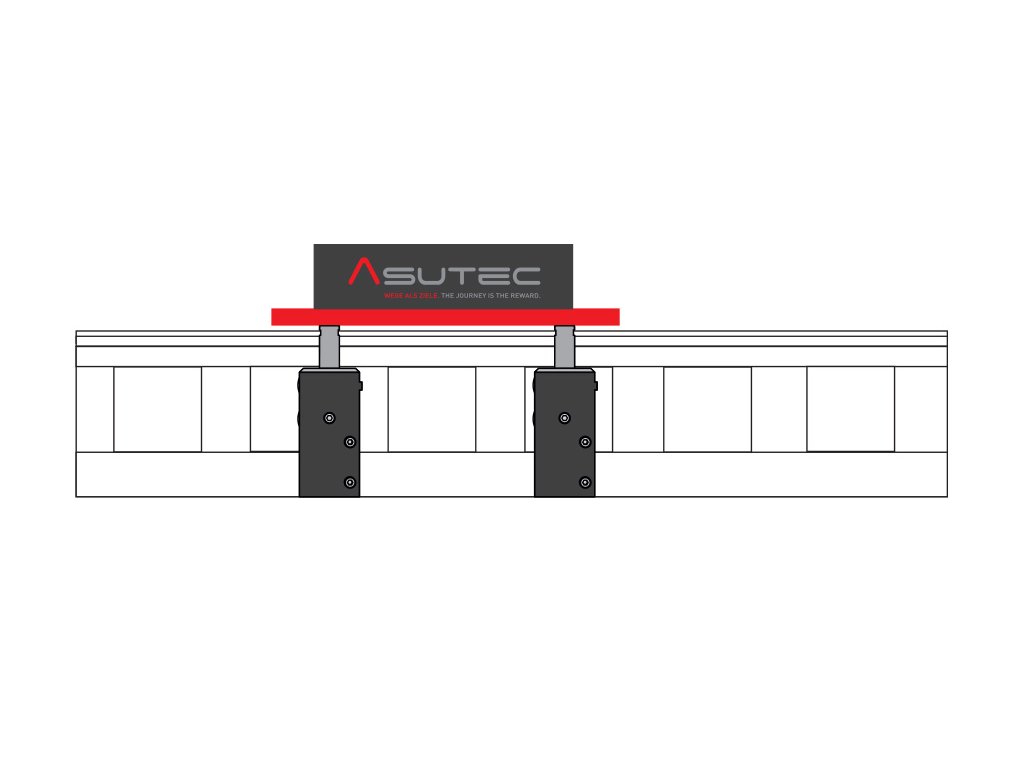

Standardní provedení: Síla pístu 490 N, zdvih 31 mm (paleta bude zdvihnuta cca. 9 mm nad dopravní pás)

Zjištění pozice dorazu: U standardního provedení je možné zjišťovat horní a dolní pozici pomocí elektrických senzorů.

Připojení: G 1/8″  tlak 4 - 8 bar

Spotřeba vzduchu při tlaku 6 barů:
přibližně 0,01 l vzduchu na 1 mm zdvihu

Funkce indexování: DW - dvojčinné, do dolní a horní polohy lze najet pneumaticky

Teoretická síla pístu při tlaku 4 bary: výjezd: 320 N, vjezd (nájezd): 210 N

Teoretická síla pístu při tlaku 6 barů: výjezd: 490 N, vjezd (nájezd): 310 N

Teoretická síla pístu při tlaku 8 barů: výjezd: 670 N, vjezd (nájezd): 410 N

Rozsah dodávky: Poziční jednotka je dodávána bez příslušenství. Příslušenství je volně volitelné a je možné si ho nechat na přání namontovat.

Údržba: Poziční jednotka je bezúdržbová. Okolí jednotky musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde naleznete široké spektrum dalších modifikací poziční jednotky: Varianty poziční jednotky
