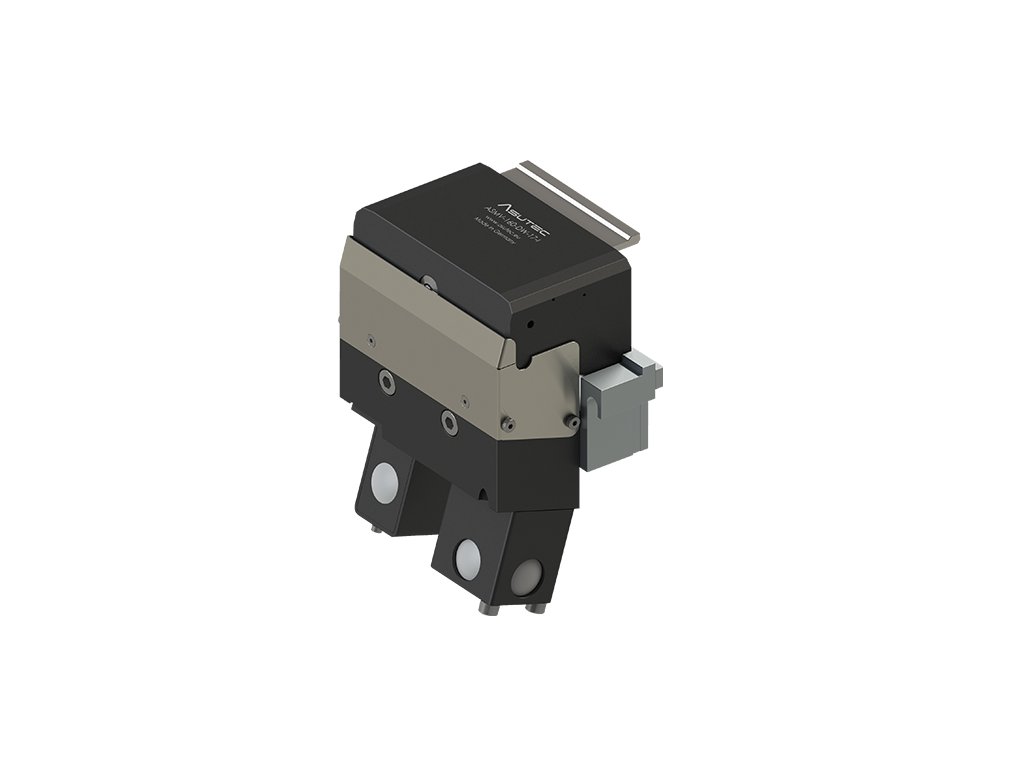

ASMV-160-DW-17-I-100

21 365,40 Kč / ks 25 852,13 Kč včetně DPH
Na dotaz

Pneumatický tlumený výsuvný doraz slouží na přejezdech při více paralelních drahách k nasměrování paletky o hmotnosti od 15 kg do 160 kg na požadovanou dráhu. Využívá se na transportních systémech např. TS 2 od firmy Rexroth - výkonnější ekvivalent za původní: VA 2/D-130 3842549503 (nový: VA 2/D-130 3842559001).



Detailní informace

Detailní popis produktu

Pneumatický tlumený výsuvný doraz slouží na přejezdech při více paralelních drahách k nasměrování paletky o hmotnosti od 15 kg do 160 kg na požadovanou dráhu. Využívá se na transportních systémech např. TS 2 od firmy Rexroth - výkonnější náhrada za původní: VA 2/D-130 3842549503 (nový: VA 2/D-130 3842559001).

Provedení: Těleso tvrdě eloxované aluminium, doraz kalená ocel.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

ASMV-160-DW-17-I

 Hmotnost palety (kg)

15 - 160

15 - 135

15 - 105

15 - 100

15 - 95

15 - 70

15 - 50

15 - 40


Hodnoty celkové hmotnosti pro zastavení paletky z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní doraz.

Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Teplotní rozsah: bez příslušenství   od – 10°C  do + 80°C

Funkce: DW - dvojčinná, zdvih: 17 mm

Provedení: V beztlakovém stavu je doraz vysunut pružinou do horní polohy

Vlastnosti: Sklopení pod úhlem - to umožňuje montáž na hliníkový profil Rexroth ST 2 /… -H

Připojení tlaku vzduchu:

4 přívody vzduchu - P1 k vysunutí tlumícího dorazu

                                       - P2 k zasunutí tlumícího dorazu

                                       - P3 k vysunutí zarážky

                                       - P4 k zasunutí zarážky

Snímání pozice:

3 možnosti indukčního snímání - tlumící doraz vysunut

                                                                  - zarážka zasunuta

                                                                  - zarážka vysunuta



Rozsah dodávky: Výsuvný doraz je dodáván s upevňovací sadou 75000046 a přívody vzduchu 14010004. Možno doobjednat další příslušenství.

Údržba: Výsuvný doraz je bezúdržbový. Okolí dorazu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací výsuvného dorazu: Varianty výsuvného dorazu
