Uchopovač se třemi čelistmi - středící ASGZ-100

Detailní popis produktu

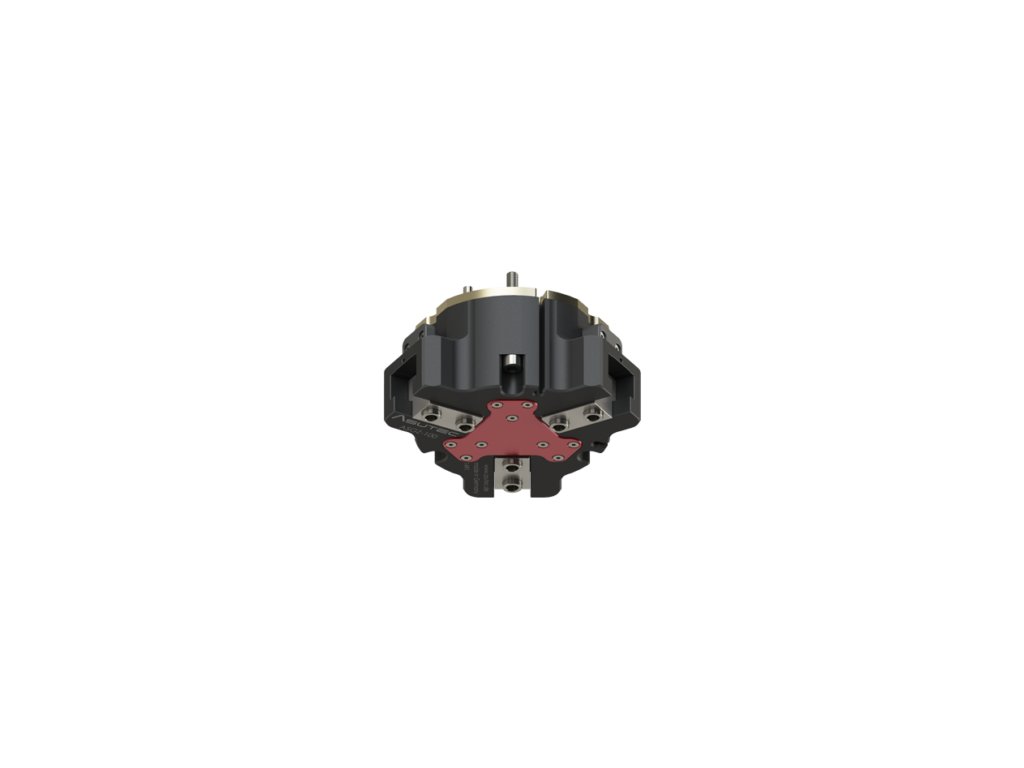

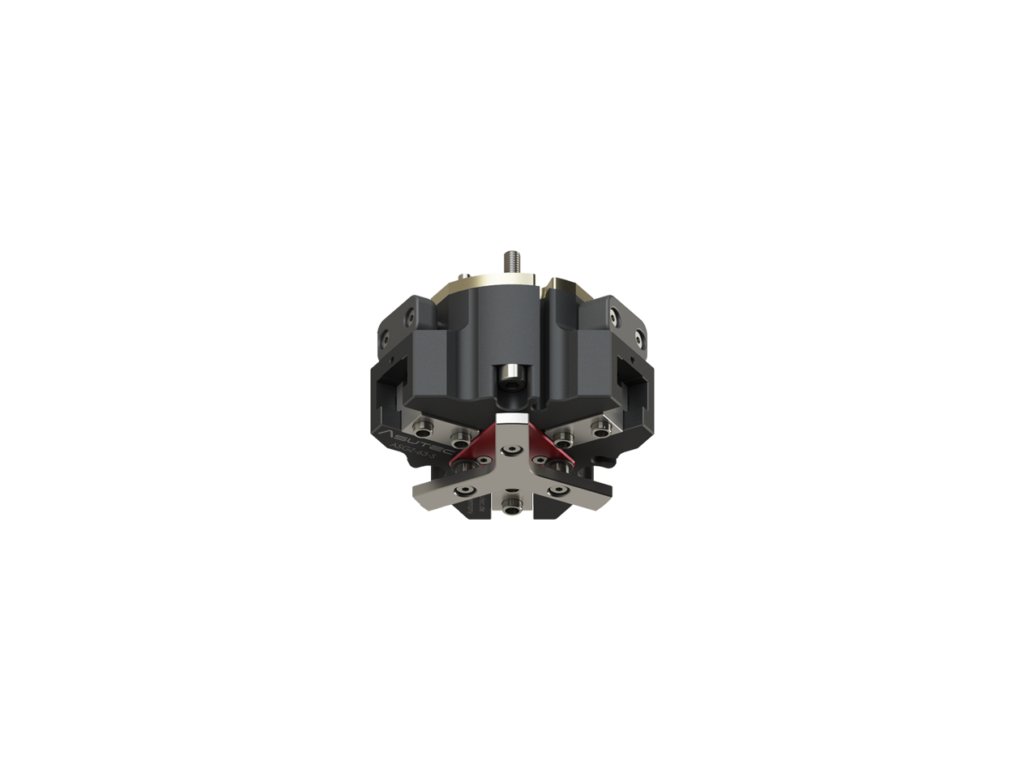

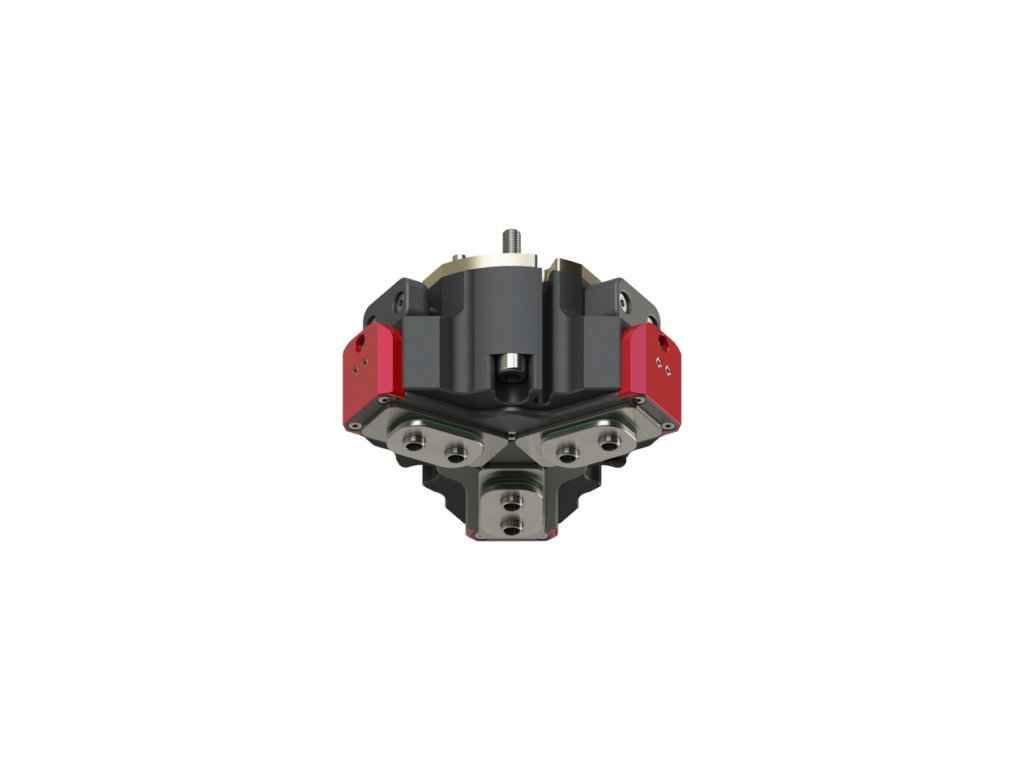

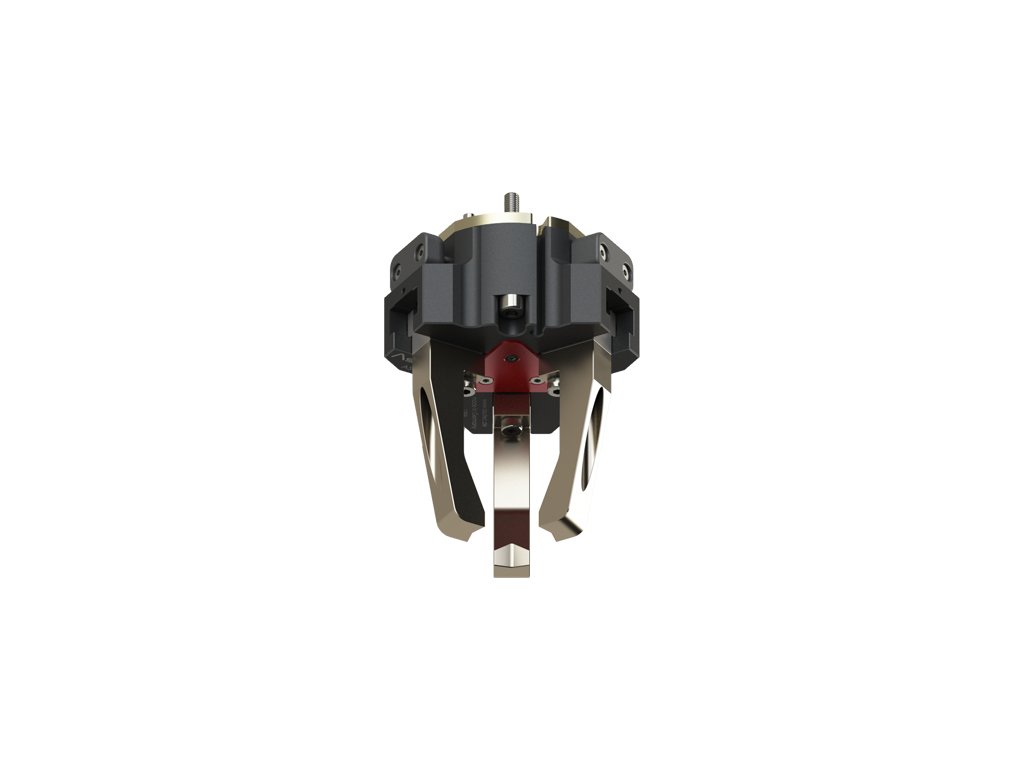

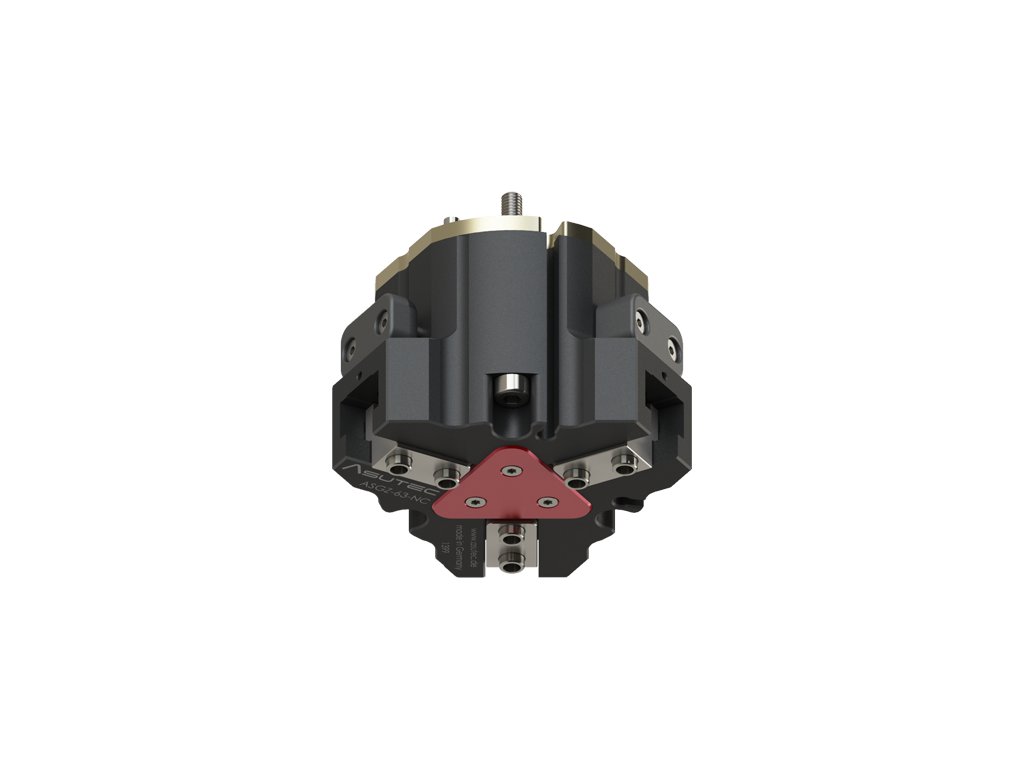

Středící uchopovač se třemi čelistmi ASGZ-100

Kompaktní a přesný pneumatický středící uchopovač se třemi čelistmi nabízí synchronizovaný pohyb čelistí pro precizní a spolehlivé uchopení válcových nebo kruhových dílů. Ideální pro automatizované manipulace v montážních systémech, obrábění i robotických aplikacích. Uchopovač je bezúdržbový, s možností volitelných verzí a flexibilním připojením vzduchu.

Technická data:

• Zdvih na 1 čelist: 10 mm

• Síla při zavření (6 bar): 1 900 N

• Síla při otevření (6 bar): 2 020 N

• Typ vedení: T-drážka pro vysoké maximální momenty s integrovanými kapsami na mazivo

• Tělo: eloxovaný hliník

• Montáž: více možností upevnění (viz. datový list v souvisejících souborech)

• Připojení vzduchu: více způsobů připojení vzduchu (viz. datový list v souvisejících souborech)

• Zjištění polohy:  je možné přímo pomocí indukčních senzorů nebo nepřímo pomocí senzorů magnetického pole (C-drážka)

• Teplotní rozsah: –10 °C až +80 °C

• Údržba: Uchopovač je bezúdržbový.

• Volitelné verze:

  • NC – uzavření pomocí pružiny (bezpečnostní zavření)

  • NO – otevření pomocí pružiny (bezpečnostní otevření)

  • SD – ochrana proti prachu

Rozsah dodávky: Čelisti nejsou součástí dodávky.
Součástí dodávky je následující příslušenství: upevňovací šrouby, odpovídající centrovací pouzdra, zátky pro hlavní pneumatické připojení, O-kroužky pro přímé připojení vzduchu. Další příslušenství je možné doobjednat.

Zde naleznete široké spektrum dalších modifikací: Varianty uchopovače
