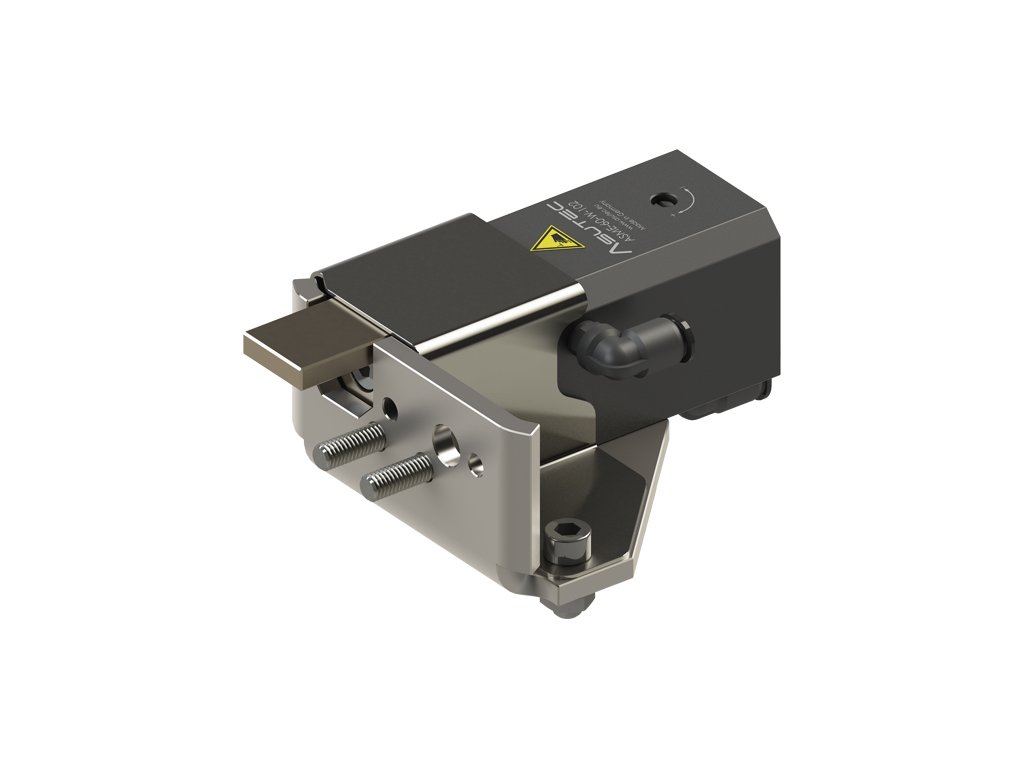

ASME-60-W-102

9 352 Kč / ks 11 315,92 Kč včetně DPH
Na dotaz

Rohový tlumič ASME-60-W-102 s úhlovým dorazem tlumí paletku o hmotnosti od 1 kg do 60 kg na transportních systémech např. TS 2 od firmy Rexroth a zajišťuje její plynulý přesun dovnitř a ven z příčné dráhy do podélné dráhy a naopak.

Detailní informace

Detailní popis produktu

Rohový tlumič ASME-60-W-102 s úhlovým dorazem tlumí paletku o hmotnosti od 1 kg do 60 kg na transportních systémech např. TS 2 od firmy Rexroth a zajišťuje její plynulý přesun dovnitř a ven z příčné dráhy do podélné dráhy a naopak. Utlumí dojezd paletky při změně směru pohybu o 90 stupňů. Tlumič je hodný k zabudování pro přejezd HQ 2/U a má dvě vzduchová připojení pro pneumatické vysunutí a zasunutí dorazu.

Provedení: Pneumatický tlumič. Těleso z tvrdě eloxovaného aluminia, doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 60 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

  ASME-60

 Hmotnost palety (kg)

1 - 60

1 - 40

1 - 35

1 - 32

1 - 30

1 - 24

1 - 18

1 - 10


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení paletky z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní doraz.

Teplotní rozsah:

  •   – = normální provedení                                    od – 20°C  do +   80°C
  •  H = provedení pro zvýšenou teplotu           od – 20°C  do + 180°C
  •  K = Provedení pro snížené teploty               od – 50°C  do +   80°C

Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, ale může být měněna pomocí regulačního šroubu na horní části zařízení.

Rozsah dodávky: Tlumič je dodáván s upevňovací sadou 75000028 a přívody vzduchu 14010004.

Údržba: Tlumič je bezúdržbový. Okolí tlumiče musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací tlumiče: Varianty tlumiče
