ASME-150-108

Neohodnoceno
9 147,60 Kč / ks 11 068,60 Kč včetně DPH
Na dotaz

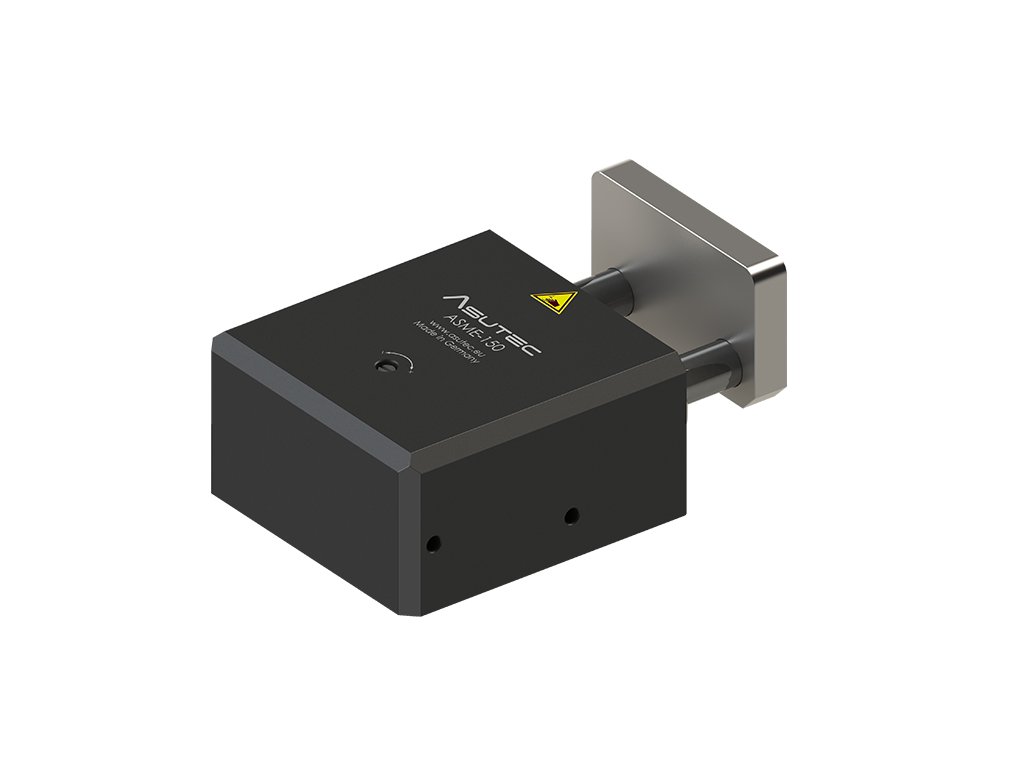

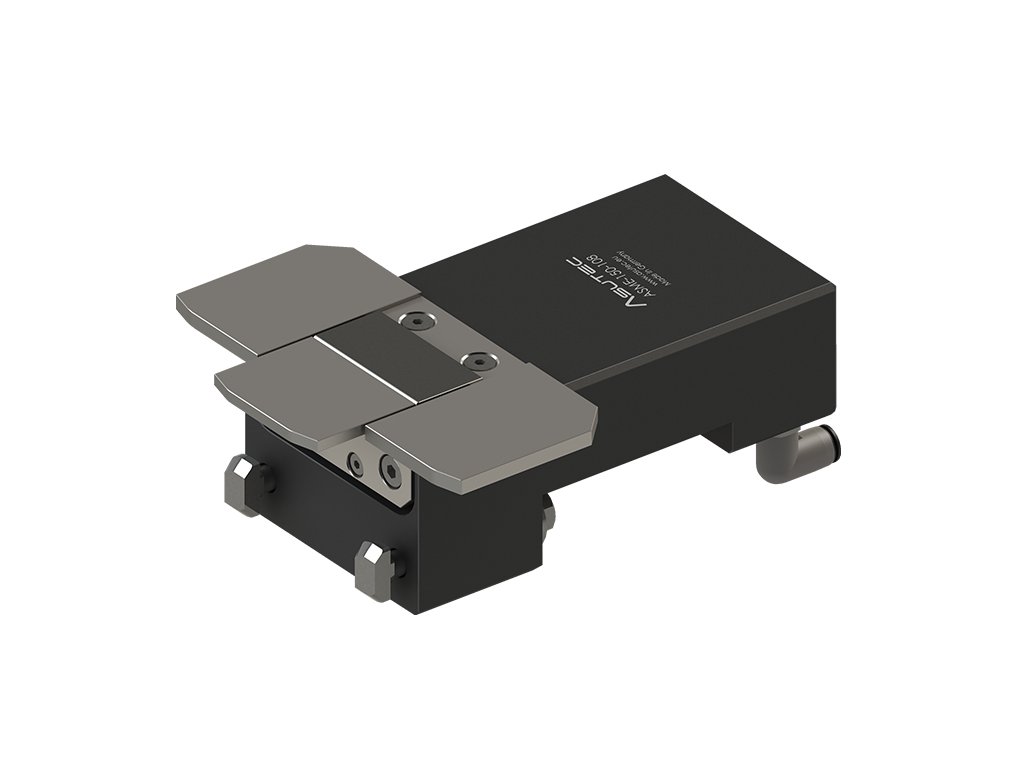

Rohový tlumič ASME-150-108 tlumí paletku o hmotnosti od 25 kg do 150 kg na transportních systémech např. TS 2 od firmy Rexroth - ekvivalent za DA 2/150-E 3842548644 a zajišťuje její plynulý přesun dovnitř a ven z příčné dráhy do podélné dráhy a naopak.

Detailní informace

Detailní popis produktu

Rohový tlumič ASME-150-108 tlumí paletku o hmotnosti od 25 kg do 150 kg pomocí integrovaného hydraulického tlumiče v transportních systémech např. TS 2 od firmy Rexroth a zajišťuje její plynulý přesun dovnitř a ven z příčné dráhy do podélné dráhy a naopak. Vhodný k zabudování do přejezdu HQ 2/U-H (HQ s duplexním řetězem).

Provedení: Pneumatický tlumič. Těleso z tvrdě eloxovaného aluminia, doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 150 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

 ASME-150-108

 Hmotnost palety (kg)

25 - 150

25 - 140

25 - 130

25 - 120

25 - 100

25 - 75

25 - 50


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení paletky z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní doraz.

Teplotní rozsah:

  •   – = normální provedení                              od – 20°C  do +   80°C
  •  H = provedení pro zvýšenou teplotu     od – 20°C  do + 180°C
  •  K = Provedení pro snížené teploty         od – 50°C  do +   80°C

Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, ale může být měněna pomocí regulačního šroubu na horní části zařízení.

Spotřeba vzduchu:

výjezd: přibližně 0,19 l vzduchu při tlaku 6 barů

vjezd (nájezd): přibližně 0,08 l vzduchu při tlaku 6 barů



Přívod vzduchu: P1: k vysunutí dorazu do výchozí polohy
                                    P2: k zasunutí nebo přidržení dorazu v zadní tlumené poloze. (Nutné pouze ve zvláštních případech použití T křížení.)



Připojení: M5  tlak 4 - 8 bar

Rozsah dodávky: Tlumič je dodáván s přívodem vzduchu 14010004. Montáž bez dalších upevňovacích úhelníků, těleso je přizpůsobeno přímo pro montáž.

Údržba: Tlumič je bezúdržbový. Okolí tlumiče musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací tlumiče: Varianty tlumiče
