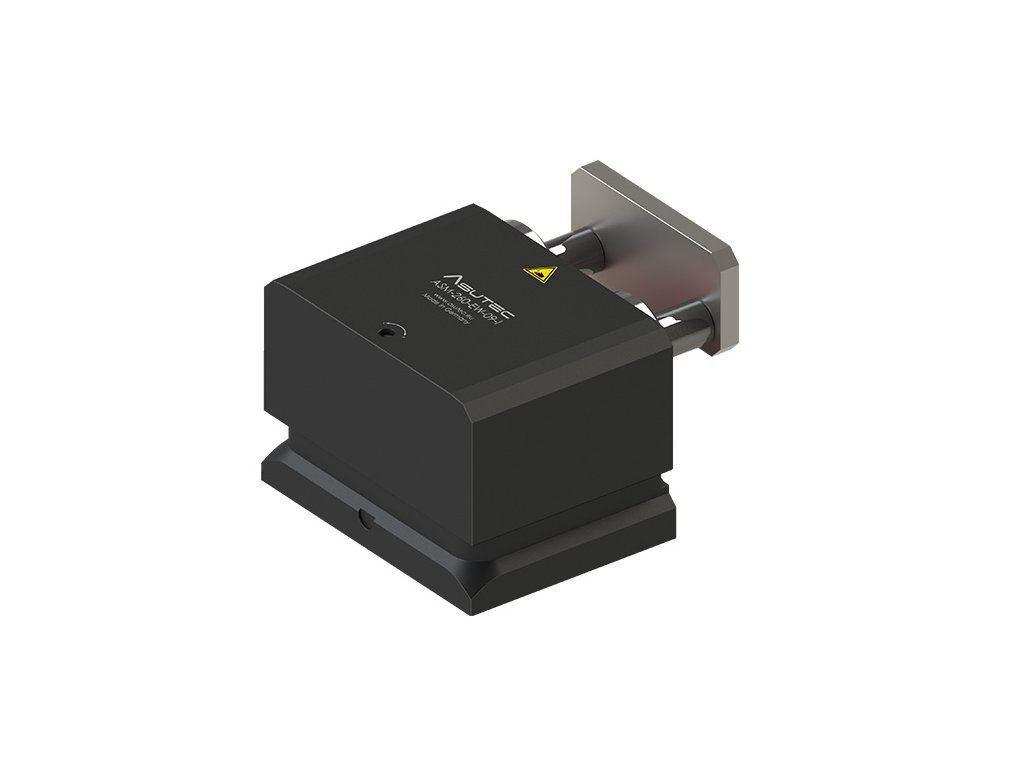

ASM-260-EW-09-I

15 064 Kč / ks 18 227,44 Kč včetně DPH
Na dotaz

Stoper pneumatický. Slouží k tlumenému zastavení produktu (paletky nebo skupiny paletek) o hmotnosti od 10 kg do 260 kg na transferových systémech např.  TS 2-H od firmy Rexroth - náhrada za VE 2/D-250H 3842998748 a TS 4 VE 4/D-250 3842998055). Může být použit k obecnému pozicování, např. pneumatických válců.

Detailní informace

Detailní popis produktu

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.

Provedení: Pneumatický stoper (zarážka). Těleso z tvrdě eloxovaného aluminia, doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 260 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

 6

 9

 12

 15

 18

 24

 30

 36

  ASM-260

 Hmotnost palety (kg)

 10 - 260

10 - 240

10 - 215

10 - 200

10 - 195

10 - 120

10 - 75

10 - 55


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní stoper. Uvedený rozsah hmotností palet vychází z minimální FRmin a maximální FRmax síly na stoper.

Minimální síla: FRmin [N] = mmin [kg] . g [ms-2] . µ

Pro ASM-260 je hodnota FRmin = 6,85 N. Tato hodnota síly je potřebná k bezpečnému tlumenému zasunutí dorazu do koncové polohy.

Maximální síla: FRmax [N] = max [kg] . g [ms-2] . µ

Pro ASM-260 je hodnota FRmax = 179 N. Pro tuto hodnotu je zajištěno dostatečné tlumení a je schopen paletu uvolnit (zasunutím dorazu v zatlumené -koncové pozici).

Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, muže být pomocí regulačního šroubu na horní straně stoperu měněna.

Zjištění pozice dorazu: E - U provedení s drážkami pro senzory je možné zjišťovat horní a dolní pozici pomocí elektrických senzorů.                                                                                                                                         I - Pomocí přidaného držáku s indukčním senzorem lze zjišťovat horní s dolní pozici zarážky.

Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze, paletka bude zastavena.

Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.

Připojení: G 1/8"  tlak 4 - 8 bar

Rozsah dodávky: Stoper je dodáván bez příslušenství. Příslušenství je volně volitelné a je možné si ho nechat na přání namontovat.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
