ASM-160-EW-09-I-A19-100

13 786,64 Kč / ks 16 681,83 Kč včetně DPH
Na dotaz

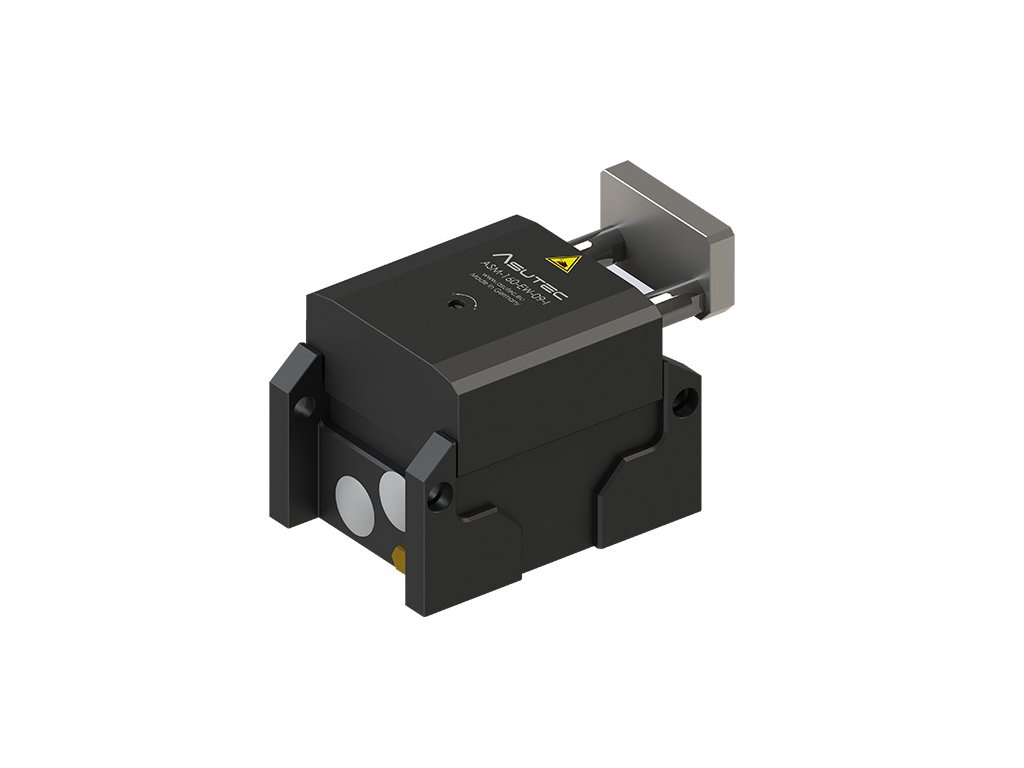

Stoper pneumatický. Slouží k tlumenému zastavení produktu (paletky nebo skupiny paletek) o hmotnosti od 5 kg do 160 kg na transferových systémech např. TS 2 od firmy Rexroth - ekvivalent za původní: VE 2/D-150 3842536775 (nový: VE 2/D-175 3842587795). Může být použit k obecnému pozicování, např. pneumatických válců.

Detailní informace

Detailní popis produktu

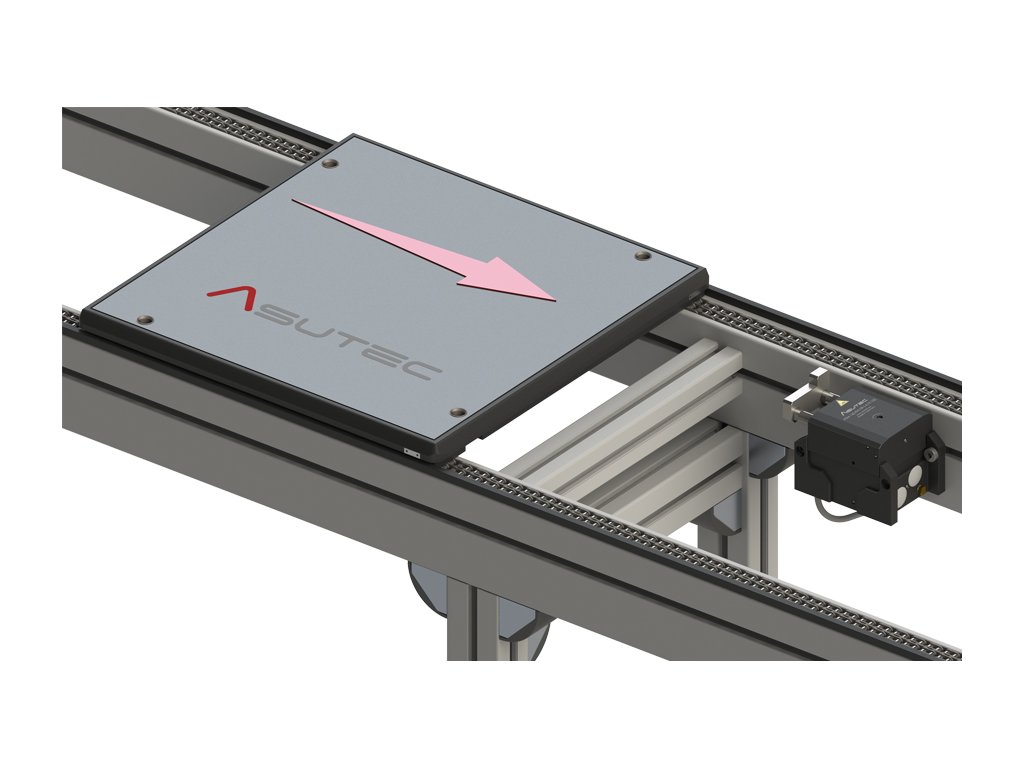

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.

Provedení: Pneumatický stoper (zarážka). Těleso z tvrdě eloxovaného aluminia, doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 160 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

 6

 9

 12

 15

 18

 24

 30

 36

  ASM-160

 Hmotnost palety (kg)

 5 - 160

 5 - 110

 5 - 110

 5 - 105

 5 - 100

 5 - 60

 5 - 40

 5 - 27


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní stoper. Uvedený rozsah hmotností palet vychází z minimální FRmin a maximální FRmax síly na stoper.

Minimální síla:  FRmin [N] = mmin [kg] . g [ms-2] . µ

Pro ASM-160 je hodnota FRmin = 3,4 N. Tato hodnota síly je potřebná k bezpečnému tlumenému zasunutí dorazu do koncové polohy.

Maximální síla: FRmax [N] = max [kg] . g [ms-2] . µ

Pro ASM-160 je hodnota FRmax = 110 N. Pro tuto hodnotu je zajištěno dostatečné tlumení a je schopen paletu uvolnit (zasunutím dorazu v zatlumené -koncové pozici).

Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, muže být pomocí regulačního šroubu na horní straně stoperu měněna.

Zjištění pozice dorazu: E - U provedení s drážkami pro senzory je možné zjišťovat horní a dolní pozici pomocí elektrických senzorů.                                                                                                                                         I - Pomocí přidaného držáku s indukčním senzorem lze zjišťovat horní s dolní pozici zarážky.

Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze, paletka bude zastavena.

Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.

Připojení: M5  tlak 4 - 8 bar

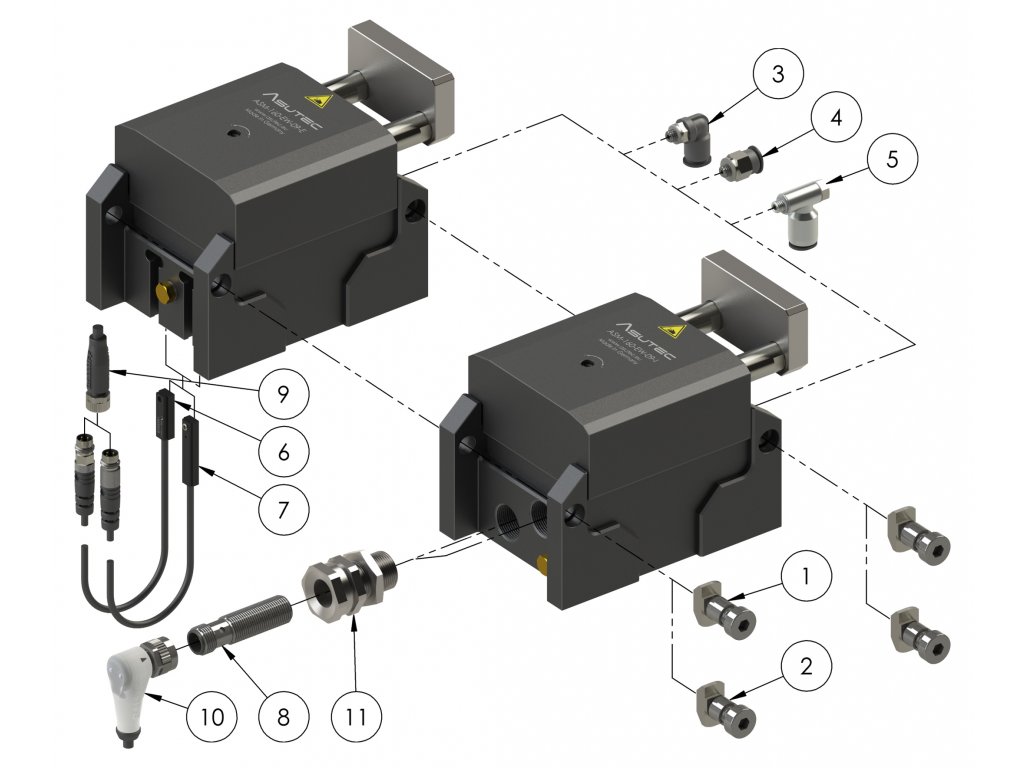

Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000012 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
