ASU-70-EW-07-L-100

2 870,56 Kč / ks 3 473,38 Kč včetně DPH
Skladem

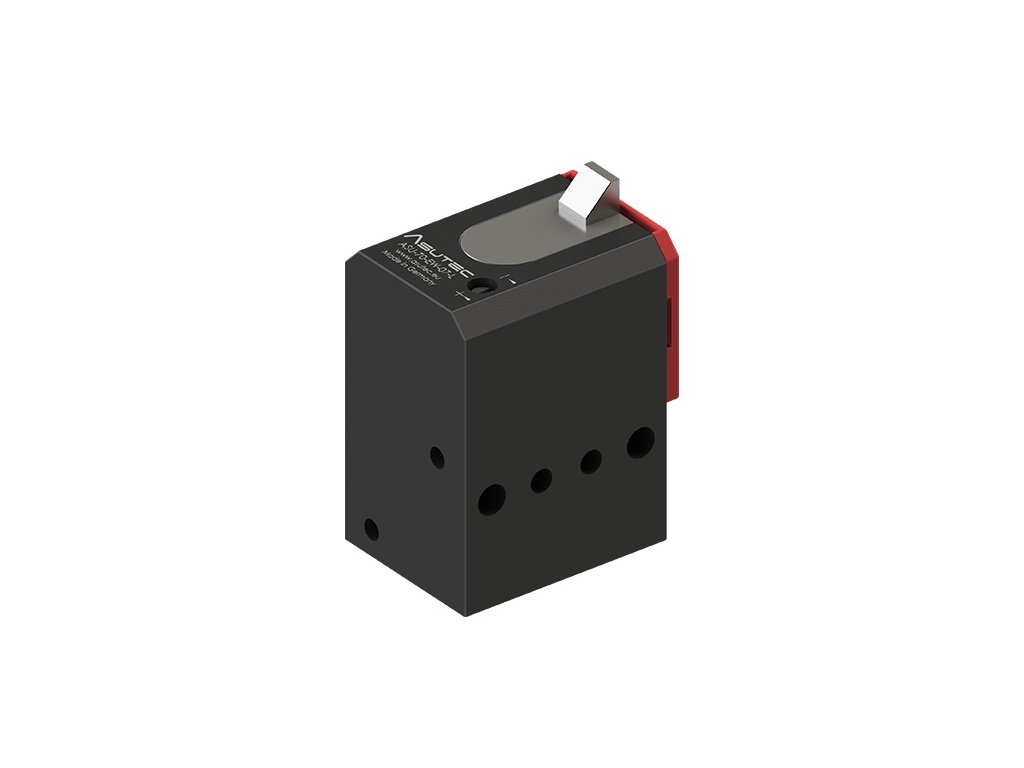

Stoper pneumatický. Slouží k zastavení produktu (paletky) do hmotnosti 70 kg na transferových systémech např. TS 1 od firmy Rexroth -  výkonnější ekvivalent za VE 1 3842522400. Může být použit k obecnému pozicování, např. pneumatických válců.

Detailní informace

Detailní popis produktu

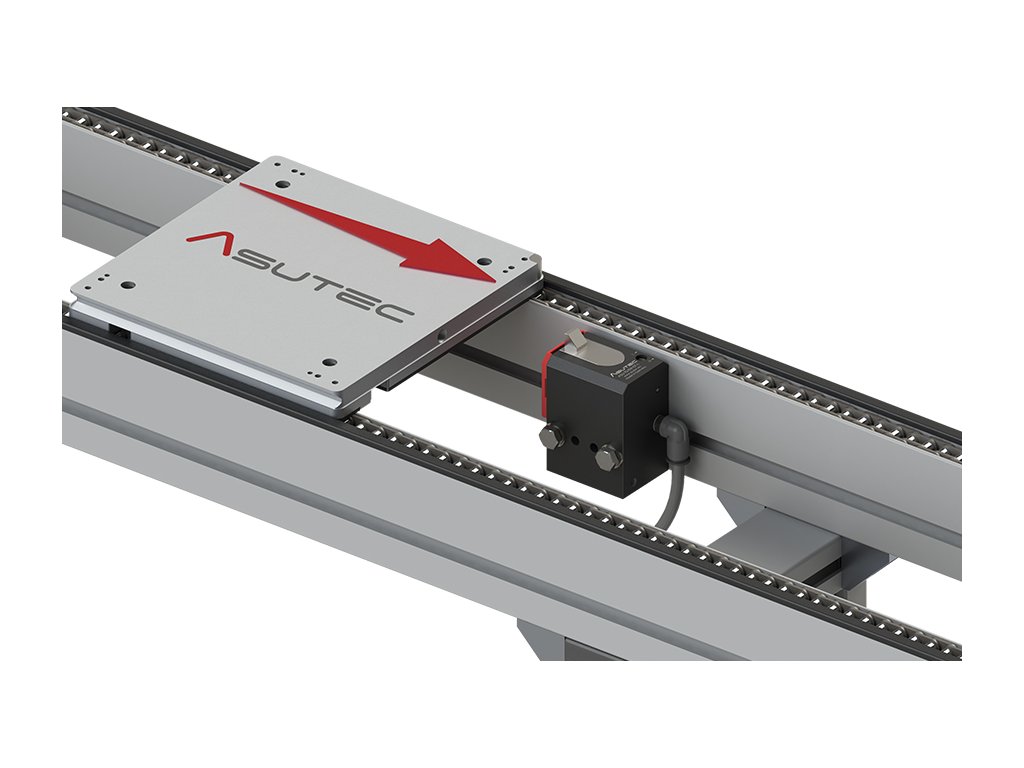

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.

Specifikace provedení L: Nastavitelná rychlost posuvu dorazu - tichý provoz.

Provedení: Pneumatický stoper. Těleso tvrdě eloxované aluminium. Doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 70 kg - viz. tabulka

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

  ASU-70

 Hmotnost palety (kg)

0 - 70

0 - 60

0 - 30

0 - 25

0 - 20

0 - 12

0 - 6

0 - 4


Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standartní stoper.

Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Teplotní rozsah:

  •   – = normální provedení                          od – 20° do +   80°
  •  H = provedení pro zvýšenou teplotu od – 20° do + 180°
  •  K = Provedení pro snížené teploty     od – 50° do +   80°

Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena.

Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.

Připojení: M5  tlak 4 - 8 bar

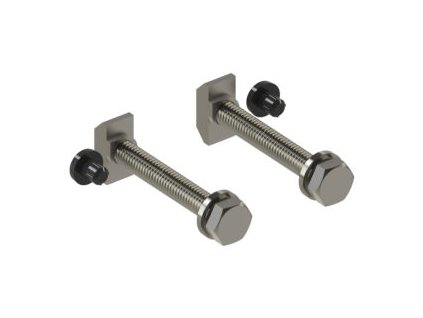

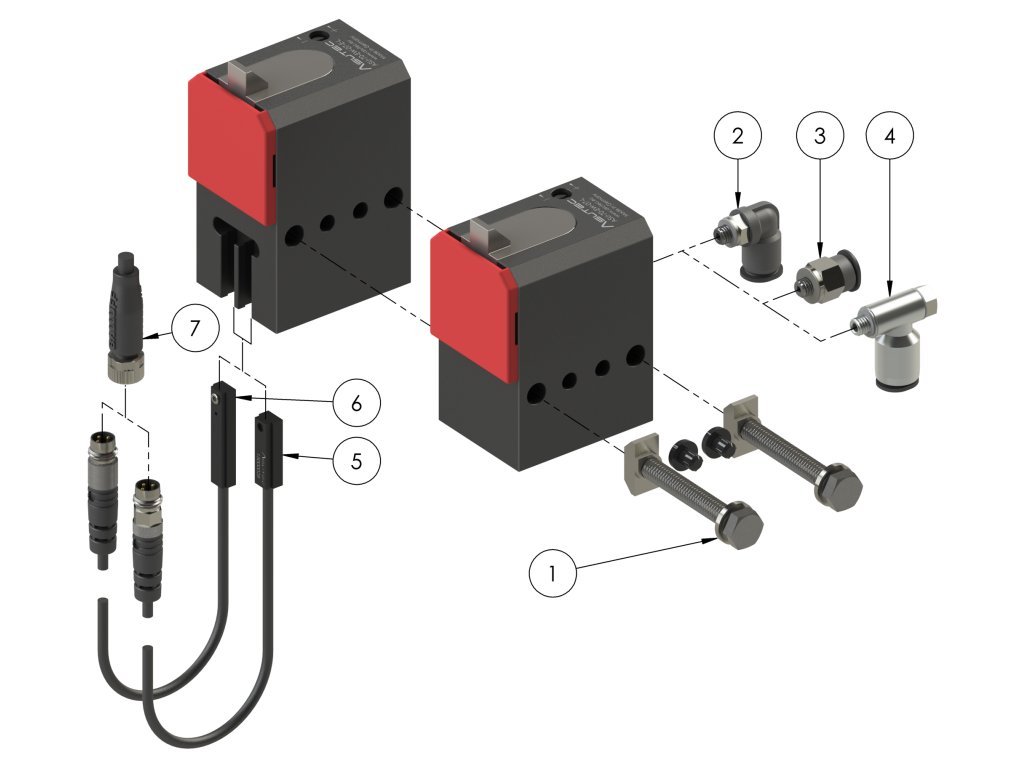

Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000004 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
