ASU-400-EW-09-L-100

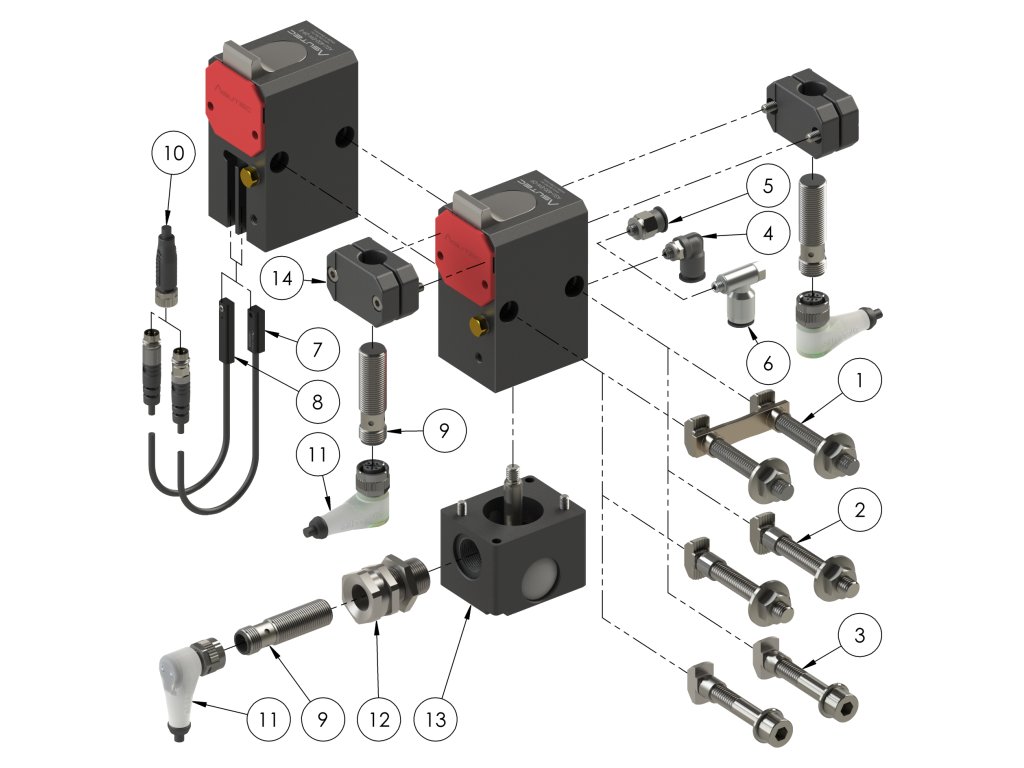

Související produkty

75000001 Upevňovací sada A s dlouhou distanční zděří a pojistkou proti otočení pro stopery řad: ASU-120, ASU-400, ASM-60 a ASMHS-60, prozpětnou zarážku ASREL-003 a...

75000002 Upevňovací sada B s krátkou distanční zděří a pojistkou proti otočení pro stopery řad: ASU-120, ASU-400, ASMEL-50, ASMS-10, ASMS-20, ASM-60 a ASMHS-60, zpětnou...

14010009 Přívod vzduchu "přímý", M5, průměr hadičky Ø6 mm

14010006 Přívod vzduchu "L-regulační", M5, průměr hadičky Ø6 mm

75000036 Upevňovací sada s dlouhou distanční zděří a pojistkou proti otočení pro stopery řad: ASU-120, ASU-400, ASMEL-50, ASMEL-100, ASMS-10, ASMS-20, ASM-60 a ASMHS-60,...

15000028 Senzor do T drážky, délka kabelu 300 mm. Elektronický senzor pro zařízení s označením "-E" v názvu. Nový vylepšený design. Provedeni: těleso z tvrdě...

15000000 Senzor do T drážky, délka kabelu 200 mm. Elektronický senzor pro zařízení s označením "-E" v názvu. Provedení: těleso z plastu.

15000004 Indukční senzor, M12x1, L=45 mm, Sn=4 mm

15010000 Kabel s přímým konektorem, 3 póly, M8x1, 5m kabel

15010001 Kabel s úhlovým konektorem, 3 póly, M12x1, 5m kabel

75003005 Držák indukčního senzoru M12x1 pro stopery řad: ASU-400, ASM-60, ASMHS-60 a ASMS. Pomocí indukčního senzoru zajišťuje pozici palety zespodu. Ekvivalentní s Rexroth -...

14010004 Přívod vzduchu "L", M5, průměr hadičky Ø6 mm

15030001 Redukce pro indukční senzor M16x1 - krátké provedení pro senzory Ø12 a M12. Rozsah dodávky zahrnuje: 2x matice M16x1
Detailní popis produktu
Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.
Zvláštní provedení: Stoper je dodáván se zdvihem zarážky 9 mm standard, další provedení zdvihu 15 mm, 25 mm a 40 mm.
V posuvné zarážce je možné mít otvory se závity.
Specifikace provedení - L : Nastavitelná rychlost dorazu - tichý provoz.
Provedení: Pneumatický stoper. Těleso tvrdě eloxované aluminium. Doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 400 kg - viz. tabulka
Rychlost posuvu |
v = (m/min) |
6 |
9 |
12 |
15 |
18 |
24 |
30 |
36 |
ASU-400 |
Hmotnost palety (kg) |
0 - 400 |
0 - 300 |
0 - 250 |
0 - 220 |
0 - 200 |
0 - 110 |
0 - 65 |
0 - 50 |
Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standartní stoper.
Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.
Teplotní rozsah:
- – = normální provedení od – 20° do + 80°
- H = provedení pro zvýšenou teplotu od – 20° do + 180°
- K = Provedení pro snížené teploty od – 50° do + 80°
Zjištění pozice dorazu: E - U provedení s drážkami pro senzory je možné zjišťovat horní a dolní pozici pomocí elektrických senzorů. I - Pomocí přidaného držáku s indukčním čidlem lze zjišťovat horní s dolní pozici zarážky.
Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena.
Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.
Připojení: M5 tlak 4 - 8 bar
Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000001 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.
Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.
Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
