ASU-400-EW-09-100

2 628,08 Kč / ks 3 179,98 Kč včetně DPH
Na dotaz

Stoper pneumatický. Slouží k zastavení produktu (paletky nebo skupiny paletek) o hmotnosti do 400 kg na transferových systémech např. TS 2 od firmy Rexroth - výkonnější ekvivalent za VE 2  0842900300 nebo VE 2/S 3842515844. Může být použit k obecnému pozicování, např. pneumatických válců.

Detailní informace

Detailní popis produktu

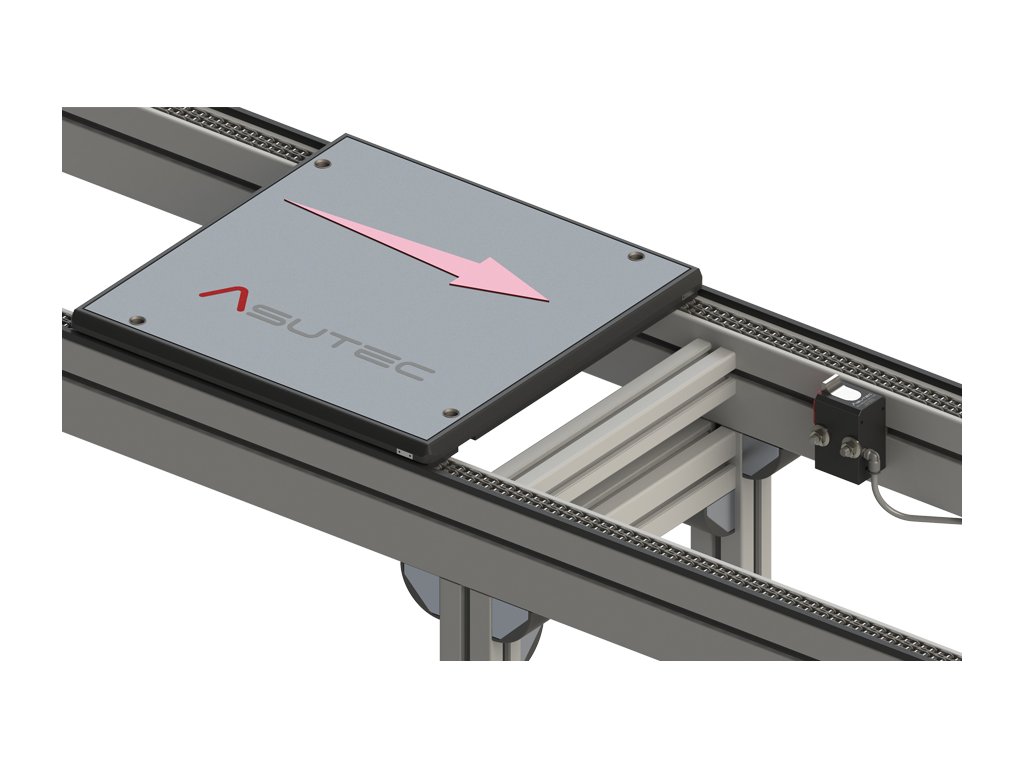

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.

Zvláštní provedení: Stoper je dodáván se zdvihem zarážky 9 mm standard, další provedení zdvihu 15 mm, 25 mm a 40 mm.

V posuvné zarážce je možné mít otvory se závity.

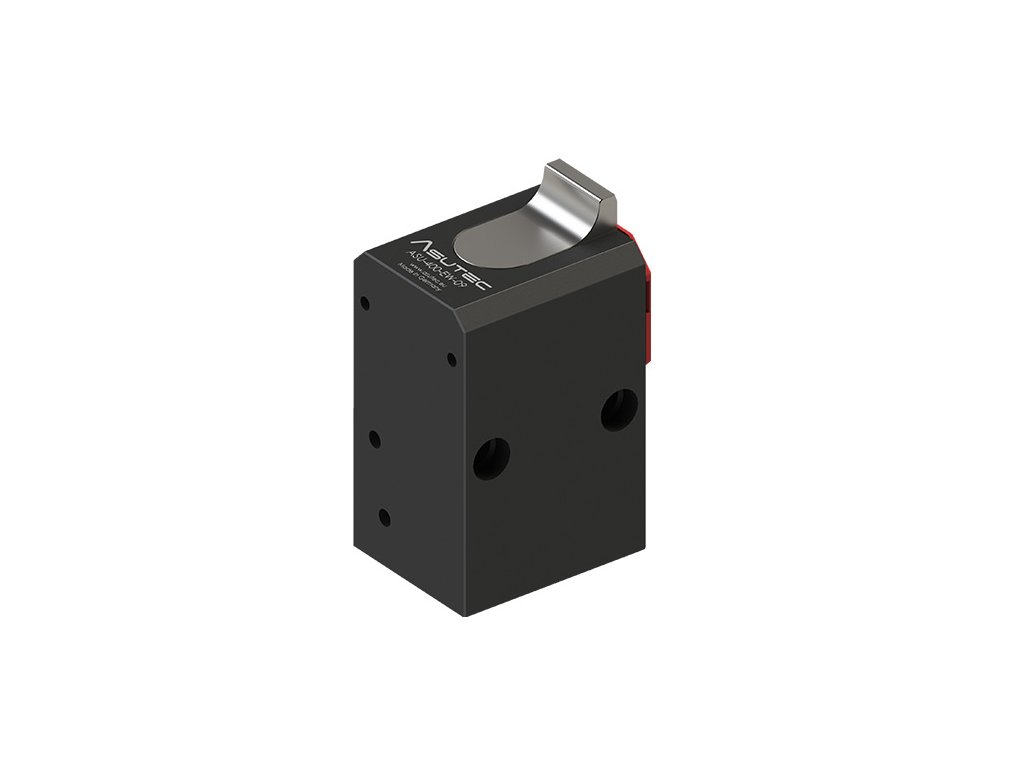

Provedení: Pneumatický stoper. Těleso tvrdě eloxované aluminium. Doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 400 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

  ASU-400

 Hmotnost palety (kg)

0 - 400

0 - 300

0 - 250

0 - 220

0 - 200

0 - 110

0 - 65

0 - 50


Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standartní stoper.

Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Teplotní rozsah:

  •   – = normální provedení                          od  - 20° do + 80°
  •  H = provedení pro zvýšenou teplotu od  - 20° do + 180°
  •  K = Provedení pro snížené teploty     od  - 50° do + 80°

Zjištění pozice dorazu: E - U provedení s drážkami pro pro senzory je možné zjišťovat horní a dolní pozici pomocí elektrických senzorů.                                                                                                                           I  - Pomocí přidaného držáku s indukčním čidlem lze zjišťovat horní s dolní pozici zarážky.

Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena.

Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.

Připojení: M5  tlak 4 - 8 bar

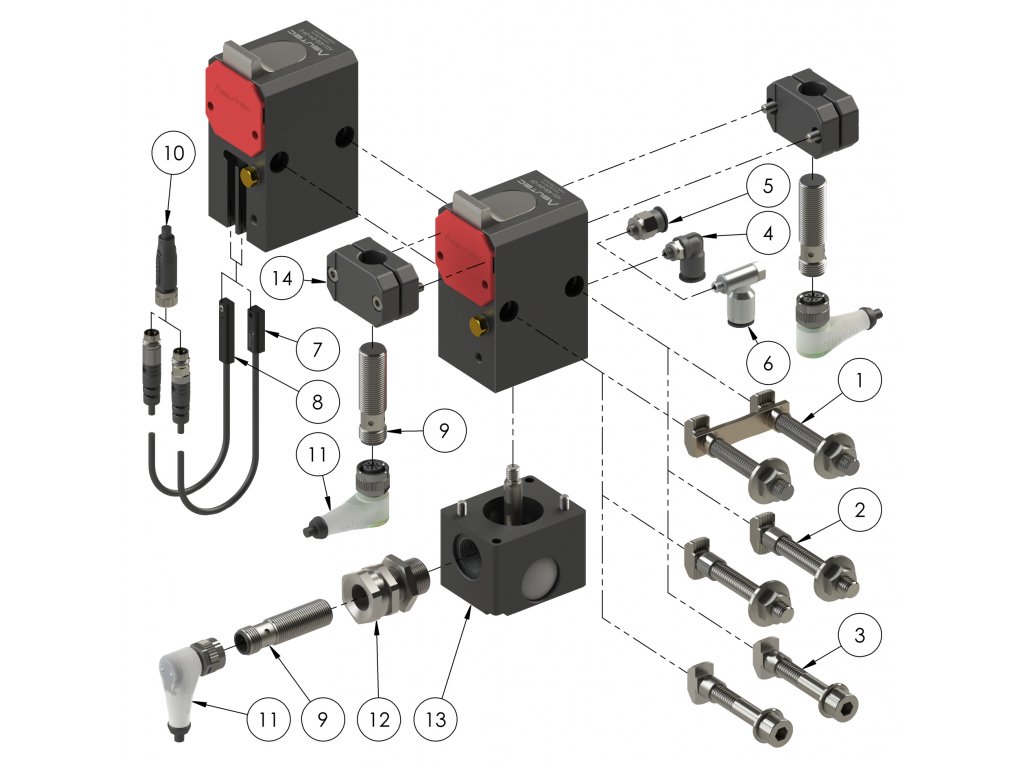

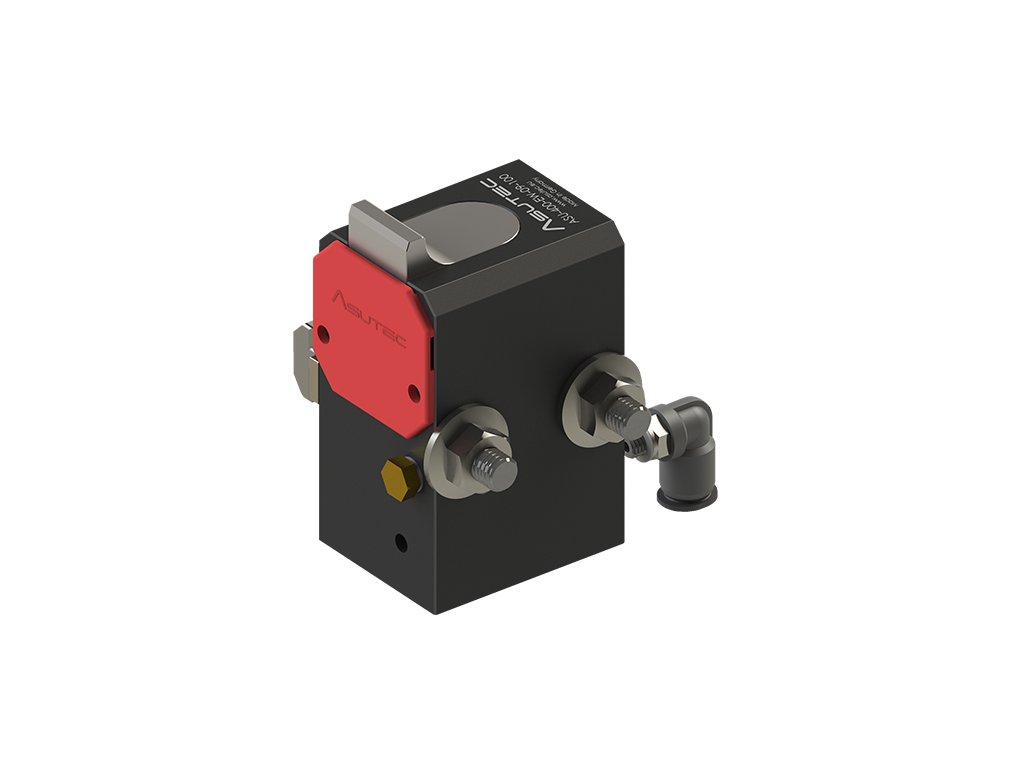

Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000001 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
