ASMHS-160-EW-09-I-100

14 252 Kč / ks 17 244,92 Kč včetně DPH
Na dotaz

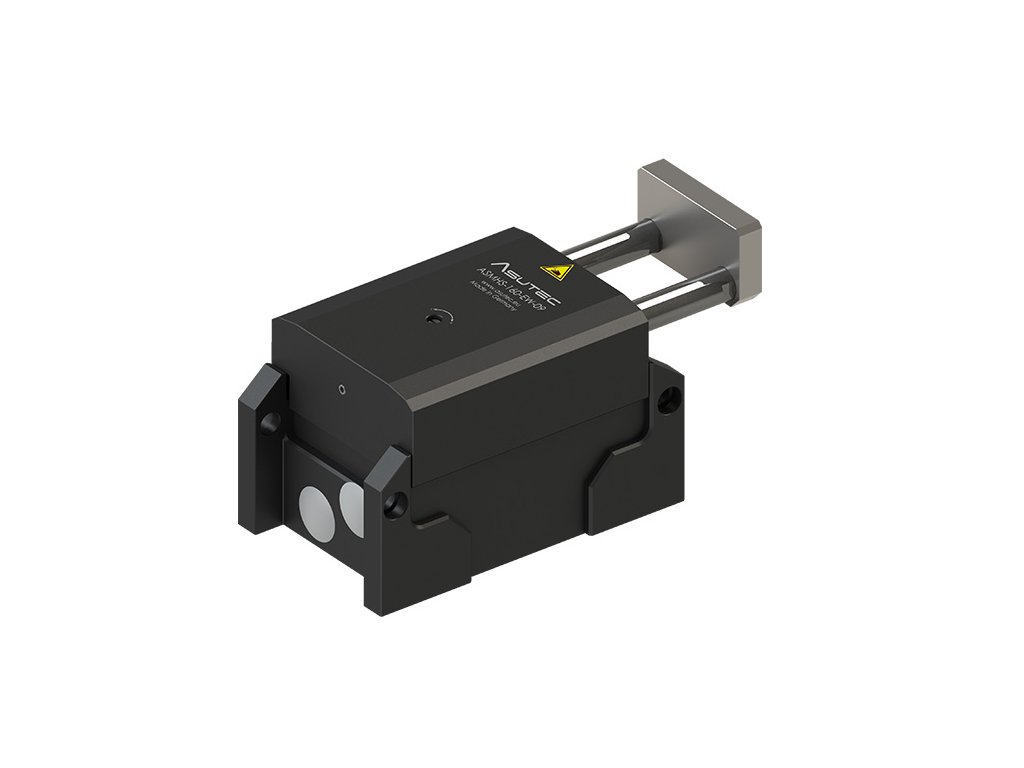

Stoper pneumatický. Slouží k tlumenému zastavení produktu (paletky nebo skupiny paletek) o hmotnosti od 5 kg do 220 kg na transferových systémech např. TS 2 od firmy Rexroth - ekvivalent za původní: VE 2/D-150 3842536775 (nový: VE 2/D-175 3842587795). Může být použit k obecnému pozicování, např. pneumatických válců.

Detailní informace

Detailní popis produktu

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.

Provedení: Pneumatický stoper (zarážka). Těleso z tvrdě eloxovaného aluminia, doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 220 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

 6

 9

 12

 15

 18

 24

 30

 36

  ASMHS-160

 Hmotnost palety (kg)

 5 - 220

 5 - 150

 5 - 135

 5 - 135

 5 - 125

 5 - 80

 5 - 55

 5 - 50


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní stoper. Uvedený rozsah hmotností palet vychází z minimální FRmin a maximální FRmax síly na stoper.

Minimální síla:  FRmin [N] = mmin [kg] . g [ms-2] . µ

Pro ASMHS-160 je hodnota FRmin = 3,4 N. Tato hodnota síly je potřebná k bezpečnému tlumenému zasunutí dorazu do koncové polohy.

Maximální síla: FRmax [N] = max [kg] . g [ms-2] . µ

Pro ASMHS-160 je hodnota FRmax = 151 N. Pro tuto hodnotu je zajištěno dostatečné tlumení a je schopen paletu uvolnit zasunutím dorazu.

Funkce: EW - jednočinná, zdvih: 9 mm

Zjištění pozice dorazu: I - u provedení je možné zjišťovat horní a dolní pozici pomocí indukčních senzorů.

Spotřeba vzduchu:

EW: 0,046 Nl na cyklus

DW: 0,076 Nl na cyklus



Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, muže být pomocí regulačního šroubu na horní straně stoperu měněna.

Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze, paletka bude zastavena.

Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.

Připojení: M5  tlak 4 - 8 bar

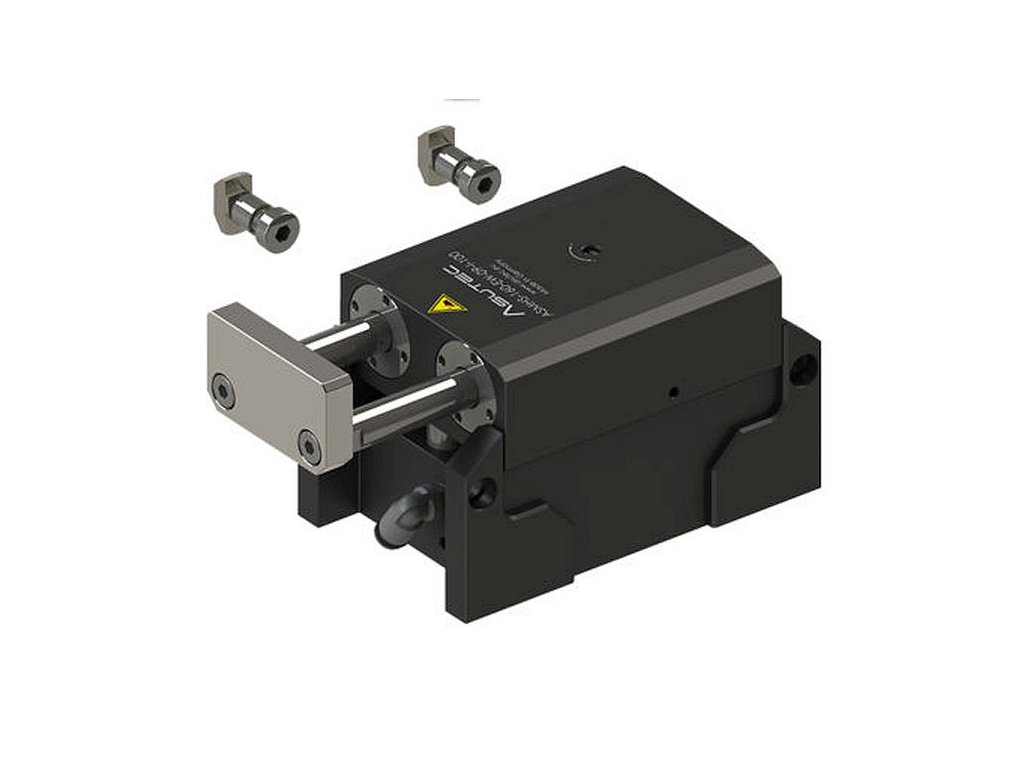

Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000012 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
