ASME-15-100

4 178,44 Kč / ks 5 055,91 Kč včetně DPH
Na dotaz

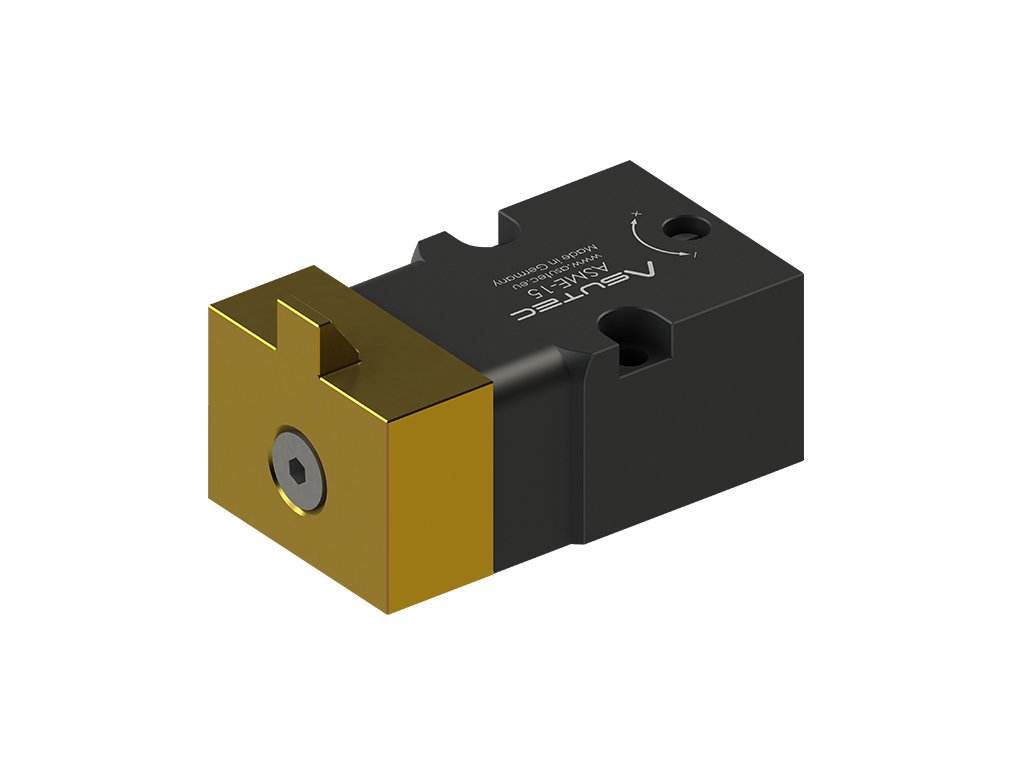

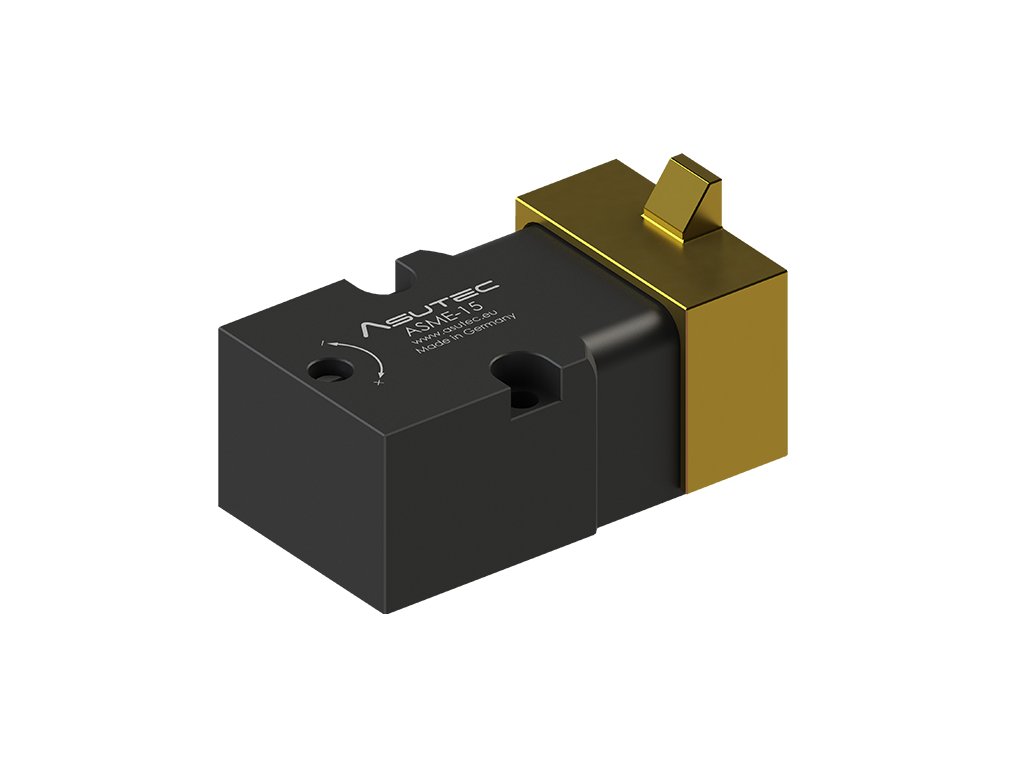

Tlumič ASME-15 tlumí paletku o hmotnosti od 0,25 kg do 15 kg na transportních systémech např. TS 1 od firmy Rexroth - ekvivalent za DA 1/B 3842535360 a zajišťuje její plynulý přesun dovnitř a ven z příčné dráhy do podélné dráhy a naopak. Je vhodný pro montáž na zdvižnou jednotku HP 1 firmy Rexroth.



Detailní informace

Detailní popis produktu

Tlumič ASME-15 tlumí paletku o hmotnosti od 0,25 kg do 15 kg na transportních systémech např. TS 1 od firmy Rexroth - náhrada za DA 1/B 3842535360 a zajišťuje její plynulý přesun dovnitř a ven z příčné dráhy do podélné dráhy a naopak. Je vhodný pro montáž na zdvižnou jednotku HP 1 firmy Rexroth.

Provedení: Pneumatický tlumič. Těleso z tvrdě eloxovaného aluminia, doraz z mosazi. Slouží k zastavení paletek do hmotnosti 15 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

  ASME-15

 Hmotnost palety (kg)

0,25 - 15

0,25 - 10

0,25 - 9

0,25 - 8

0,25 - 7

0,25 - 6

0,25 - 4

0,25 - 3


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení paletky z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní doraz.

Teplotní rozsah:

  •   – = normální provedení                              od – 20°C  do +   80°C
  •  H = provedení pro zvýšenou teplotu     od – 20°C  do + 180°C
  •  K = Provedení pro snížené teploty         od – 50°C  do +   80°C

Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, ale může být pomocí regulačního šroubu na horní části zařízení měněna.

Rozsah dodávky: Tlumič je dodáván s přívodem vzduchu 14010009.

Údržba: Tlumič je bezúdržbový. Okolí tlumiče musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací tlumiče: Varianty tlumiče
