ASMR-400-EW-15

21 895,16 Kč / ks 26 493,14 Kč včetně DPH
Na dotaz

Stoper pneumatický. Slouží k tlumenému zastavení produktu (paletky nebo skupiny paletek) o hmotnosti od 15 kg do  400 kg v systémech válečkových dopravníků - ekvivalent za VE 5/D-300 3842998517 nebo VE 5/OCD-300 3842998578 od firmy Rexroth. Vhodné pro zúžené instalační prostory mezi válečky. ASUTEC vyvinul nový koncept zarážky s extrémní stabilitou a vysokou odolností proti nečistotám. Pro vysoké rychlosti dopravníku. Může být použit k obecnému pozicování, např. pneumatických válců.

Detailní informace

Detailní popis produktu

Slouží k zastavení jedné nebo více najíždějících paletek v systémech válečkových dopravníků. Vhodné pro zúžené instalační prostory mezi válečky. ASUTEC vyvinul nový koncept zarážky s extrémní stabilitou a vysokou odolností proti nečistotám. Pro vysoké rychlosti dopravníku. Může sloužit i k pozicování např. pneumatických válců.

Provedení: Pneumatický stoper (zarážka). Těleso z tvrdě eloxovaného aluminia, doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 400 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

  ASMR-400

 Hmotnost palety (kg)

15 - 400

15 - 300

15 - 250

15 - 220

15 - 200

15 - 110

15 - 65

15 - 50


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní stoper. Uvedený rozsah hmotností palet vychází z minimální FRmin a maximální FRmax síly na stoper.

Minimální síla:  FRmin [N] = mmin [kg] . g [ms-2] . µ

Pro ASMR-400 je hodnota FRmin = 10,3 N. Tato hodnota síly je potřebná k bezpečnému tlumenému zasunutí dorazu do koncové polohy.

Maximální síla: FRmax [N] = max [kg] . g [ms-2] . µ

Pro ASMR-400 je hodnota FRmax = 275 N. Pro tuto hodnotu je zajištěno dostatečné tlumení a je schopen paletu uvolnit zasunutím dorazu.

Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena.

Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která snižuje zásuvnou sílu. Lze zasunout při vyšším zatížením.

Zjištění pozice dorazu: ASMR-400-EW - u standardního provedení lze pomocí indukčního senzoru zjišťovat horní a dolní pozici dorazu.

Připojení: G1/8"  tlak 4 - 8 bar

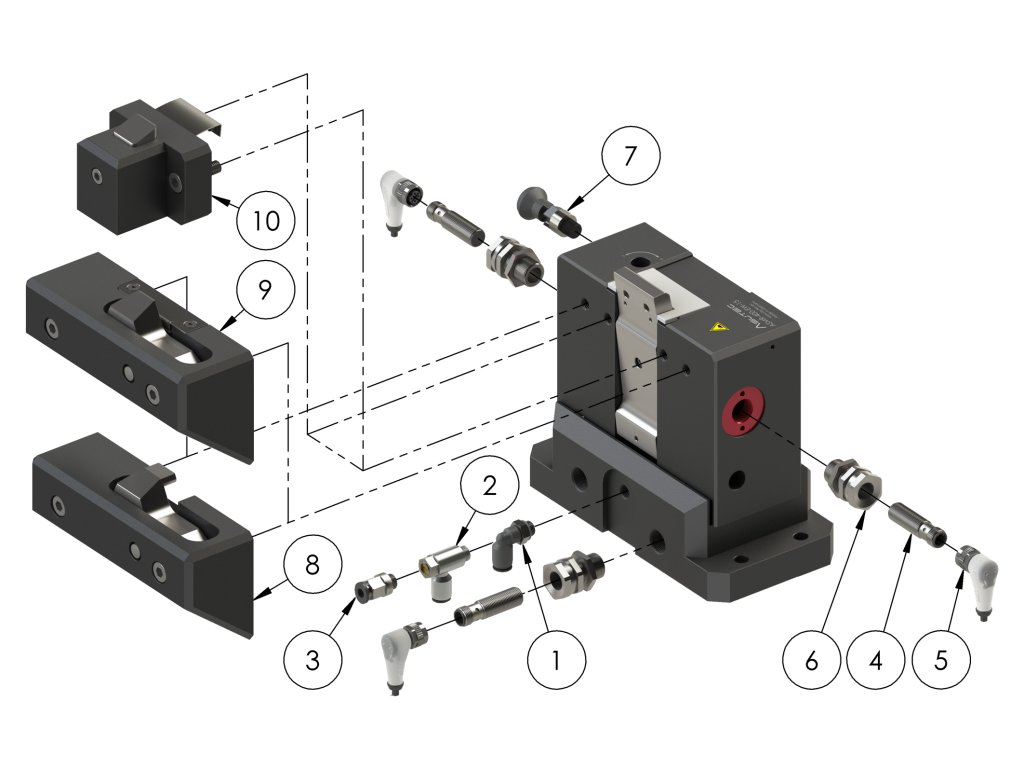

Rozsah dodávky: Stoper je dodáván bez příslušenství. Příslušenství je volně volitelné a je možné si ho nechat na přání namontovat.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete další modifikace stoperu: Varianty stoperu
