ASU-600-EW-10

9 823,80 Kč / ks 11 886,80 Kč včetně DPH
Na dotaz

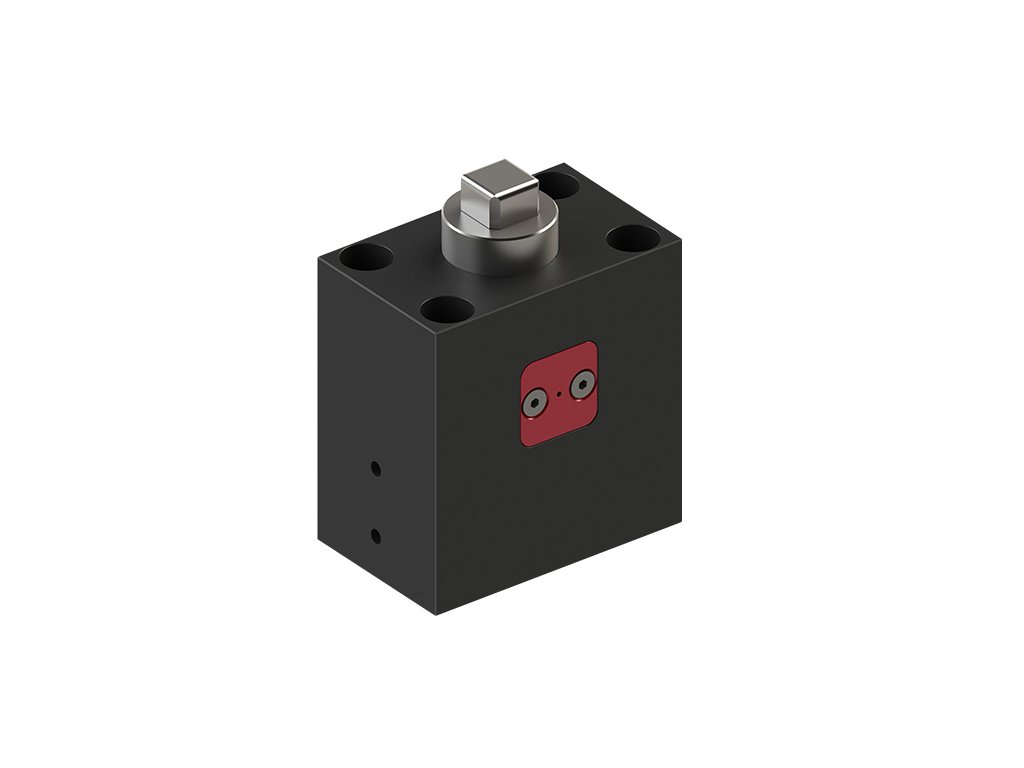

Stoper pneumatický. Slouží k zastavení produktu (paletky nebo skupiny paletek) o hmotnosti do 600 kg na transferových systémech např. TS 2 od firmy Rexroth. Může být použit k obecnému pozicování, např. pneumatických válců.

Detailní informace

Detailní popis produktu

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.

Provedení: Pneumatický stoper. Těleso tvrdě eloxované aluminium. Doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 600 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

  ASU-600

 Hmotnost palety (kg)

0 - 600

0 - 425

0 - 360

0 - 275

0 - 150

0 - 95

0 - 70

0 - 40


Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standartní stoper.

Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Teplotní rozsah:

  •   – = normální provedení                           od – 20° do +   80°
  •  H = provedení pro zvýšenou teplotu  od – 20° do + 180°
  •  K = Provedení pro snížené teploty      od – 50° do +   80°

Zjištění pozice dorazu: I - pomocí přidaného držáku s indukčním senzorem lze zjišťovat horní s dolní pozici zarážky.

Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena.

Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.

Připojení: M5  tlak 4 - 8 bar

Rozsah dodávky: Stoper je dodáván bez příslušenství. Příslušenství je volně volitelné a je možné si ho nechat na přání namontovat.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
