ASP-490-31-I-TS2

7 423,08 Kč / ks 8 981,93 Kč včetně DPH
Na dotaz

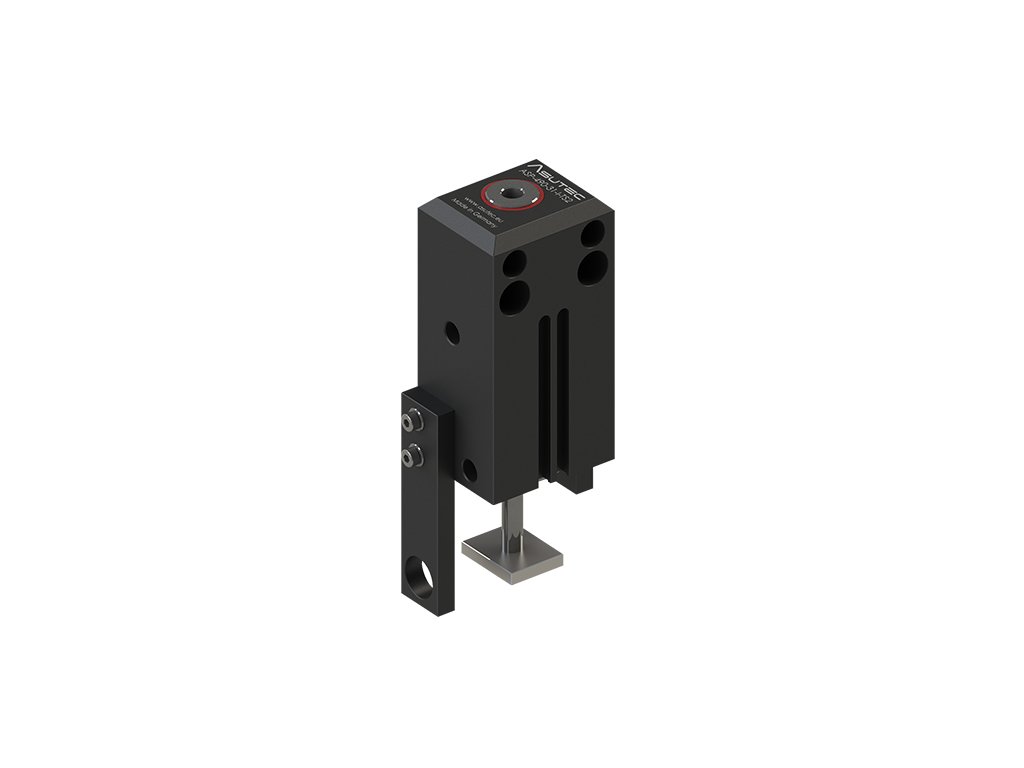

Pneumatická poziční jednotka ASP-490-31- I-TS2 se používá pro indexování a polohování paletek na transportních systémech TS 2 od firmy Rexroth. V pístnici je závit pro různé centrovací čepy.

Detailní informace

Detailní popis produktu

Pneumatická poziční jednotka ASP-490-31-I-TS2 se používá pro indexování a polohování paletek na transportních systémech TS 2 od firmy Rexroth. V pístnici je závit pro různé centrovací čepy.

Provedení: Pneumatický válec. Těleso z tvrdě eloxovaného aluminia. Pístnice z nerezové oceli s otvorem se závitem pro centrovací čepy.

Standardní provedení: Síla pístu 490 N, zdvih 31 mm (paleta bude zdvihnuta cca. 9 mm nad dopravní pás)

Zjištění pozice dorazu: U standardního provedení je možné zjišťovat horní a dolní pozici pomocí indukčních senzorů.

Připojení: G 1/8″  tlak 4 - 8 bar

Spotřeba vzduchu při tlaku 6 barů:
přibližně 0,01 l vzduchu na 1 mm zdvihu

Funkce indexování: DW - dvojčinné, do dolní a horní polohy lze najet pneumaticky

Teoretická síla pístu při tlaku 4 bary: výjezd: 320 N, vjezd (nájezd): 210 N

Teoretická síla pístu při tlaku 6 barů: výjezd: 490 N, vjezd (nájezd): 310 N

Teoretická síla pístu při tlaku 8 barů: výjezd: 670 N, vjezd (nájezd): 410 N

Rozsah dodávky: Poziční jednotka je dodávána bez příslušenství. Příslušenství je volně volitelné a je možné si ho nechat na přání namontovat.

Údržba: Poziční jednotka je bezúdržbová. Okolí jednotky musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací poziční jednotky: Varianty poziční jednotky
