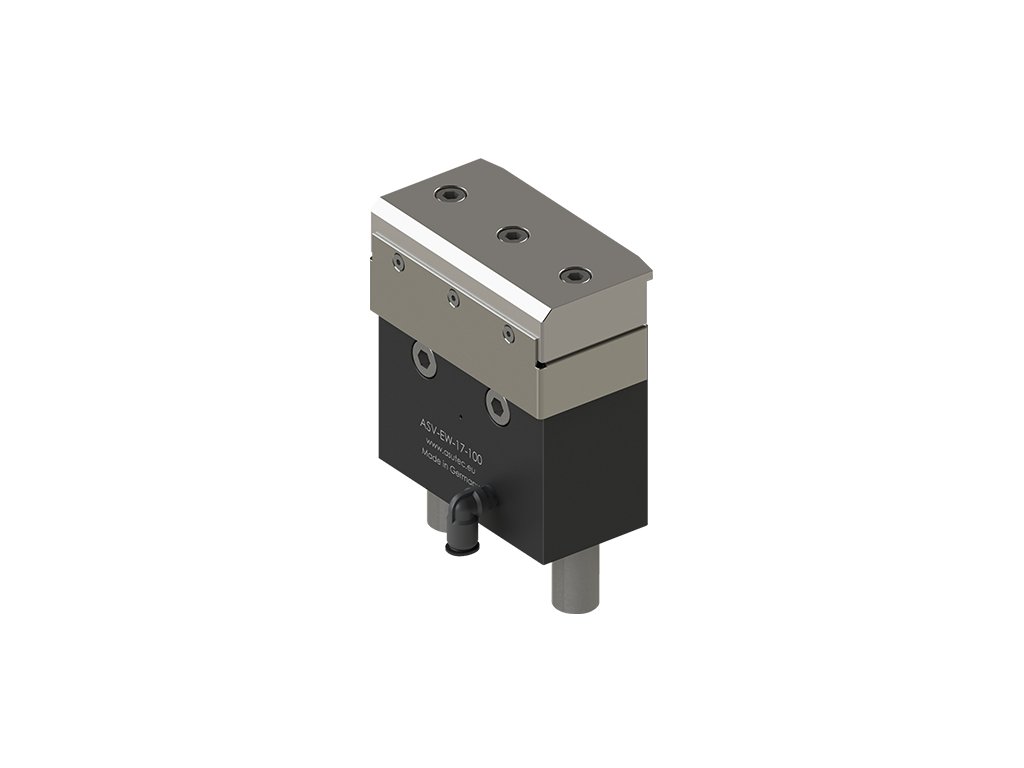

ASV-EW-17-100

7 393,12 Kč / ks 8 945,68 Kč včetně DPH
Na dotaz

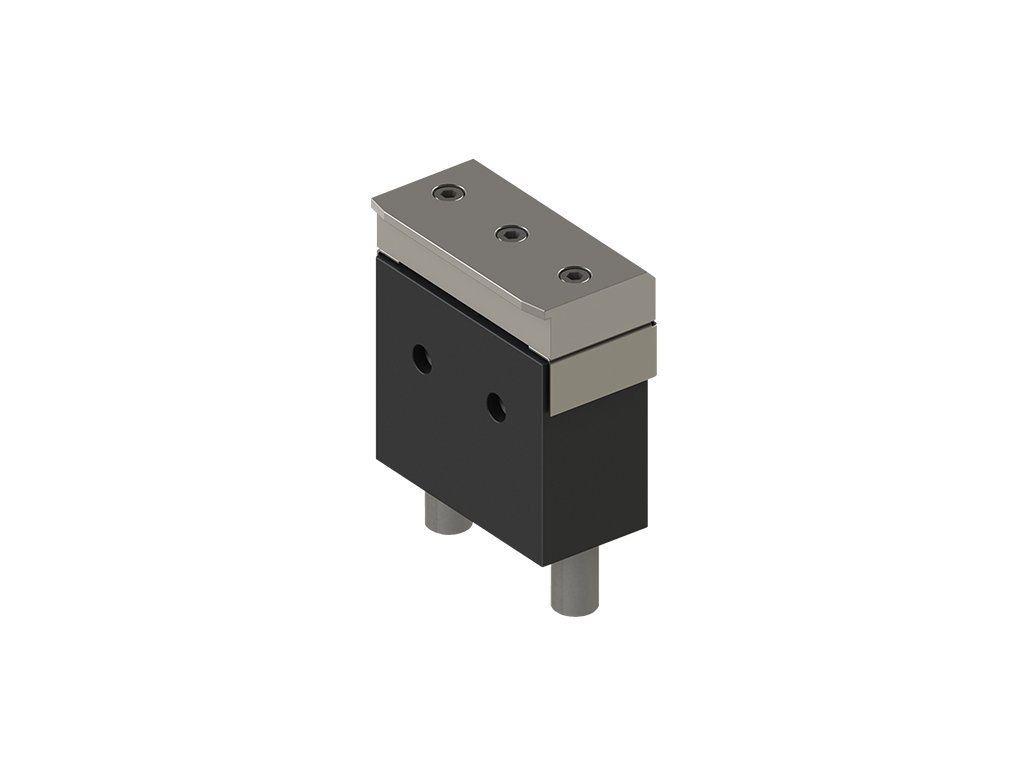

Pneumatický netlumený výsuvný doraz slouží na přejezdech při více paralelních drahách k nasměrování paletky o hmotnosti do 100 kg na požadovanou dráhu. Využívá se na transportních systémech např. TS 2 od firmy Rexroth - výkonnější ekvivalent za VA 2  3842191721 (umožňuje reverzní provoz).



Detailní informace

Detailní popis produktu

Pneumatický netlumený výsuvný doraz slouží na přejezdech při více paralelních drahách k nasměrování paletky o hmotnosti do 100 kg na požadovanou dráhu. Využívá se na transportních systémech např. TS 2 od firmy Rexroth - výkonnější náhrada za VA 2  3842191721 (umožňuje reverzní provoz).

Provedení: Těleso tvrdě eloxované aluminium, doraz kalená ocel.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

  ASV-EW-17

 Hmotnost palety (kg)

0 - 100

0 - 90

0 - 70

0 - 60

0 - 50

0 - 28

0 - 18

0 - 12


Hodnoty celkové hmotnosti pro zastavení paletky z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní doraz.

Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Teplotní rozsah: bez příslušenství   od – 10°C  do + 80°C

Funkce: EW - jednočinná, zdvih: 17 mm

Provedení: V beztlakovém stavu doraz zasunut pružinou

Vlastnosti: Snímání pozice na poptání

Přívod vzduchu: jeden přívod vzduchu k vysunutí dorazu

Rozsah dodávky: Výsuvný doraz je dodáván s upevňovací sadou 75000003 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.

Údržba: Výsuvný doraz je bezúdržbový. Okolí dorazu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací výsuvného dorazu: Varianty výsuvného dorazu
