ASMV-25-EW-17-100
Související produkty
Detailní popis produktu

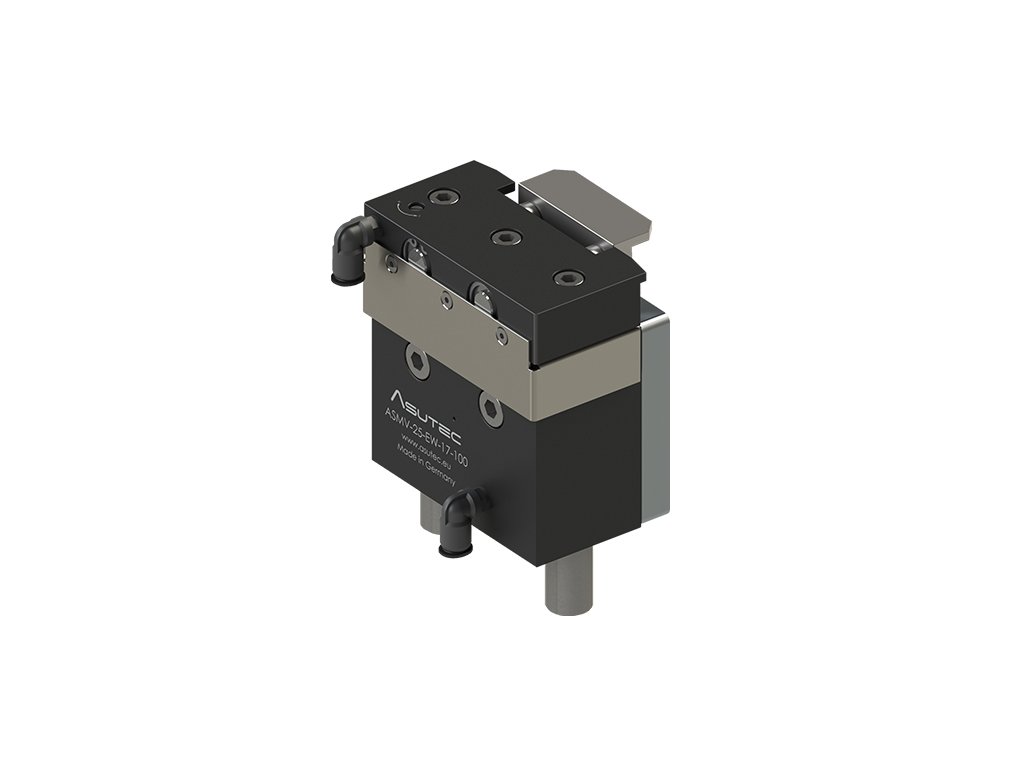

Pneumatický tlumený výsuvný doraz slouží na přejezdech při více paralelních drahách k nasměrování paletky o hmotnosti od 5 kg do 25 kg na požadovanou dráhu. Využívá se na transportních systémech např. TS 2 od firmy Rexroth.
Provedení: Těleso tvrdě eloxované aluminium, doraz kalená ocel.
|
Rychlost posuvu |
v = (m/min) |
6 |
9 |
12 |
15 |
18 |
24 |
30 |
36 |
|
ASMV-25-EW-17 |
Hmotnost palety (kg) |
3 - 25 |
3 - 23 |
3 - 20 |
3 - 17 |
3 - 15 |
3 - 12 |
3 - 10 |
3 - 7 |
Hodnoty celkové hmotnosti pro zastavení paletky z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní doraz.
Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.
Teplotní rozsah: bez příslušenství od – 10°C do + 80°C
Funkce: EW - jednočinná, zdvih: 17 mm
Provedení: V beztlakovém stavu je doraz zasunut pružinou do dolní polohy
Připojení tlaku vzduchu:
2 přívody vzduchu - P1 k zasunutí výsuvného dorazu
- P2 k zasunutí zarážky
Rozsah dodávky: Výsuvný doraz je dodáván s upevňovací sadou 75000045 a přívody vzduchu 14010004. Možno doobjednat další příslušenství.
Údržba: Výsuvný doraz je bezúdržbový. Okolí dorazu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.
Zde najdete široké spektrum dalších modifikací výsuvného dorazu: Varianty výsuvného dorazu
