ASMNG-220-EW-09-I-A19-100

8 372 Kč / ks 10 130,12 Kč včetně DPH
Na dotaz

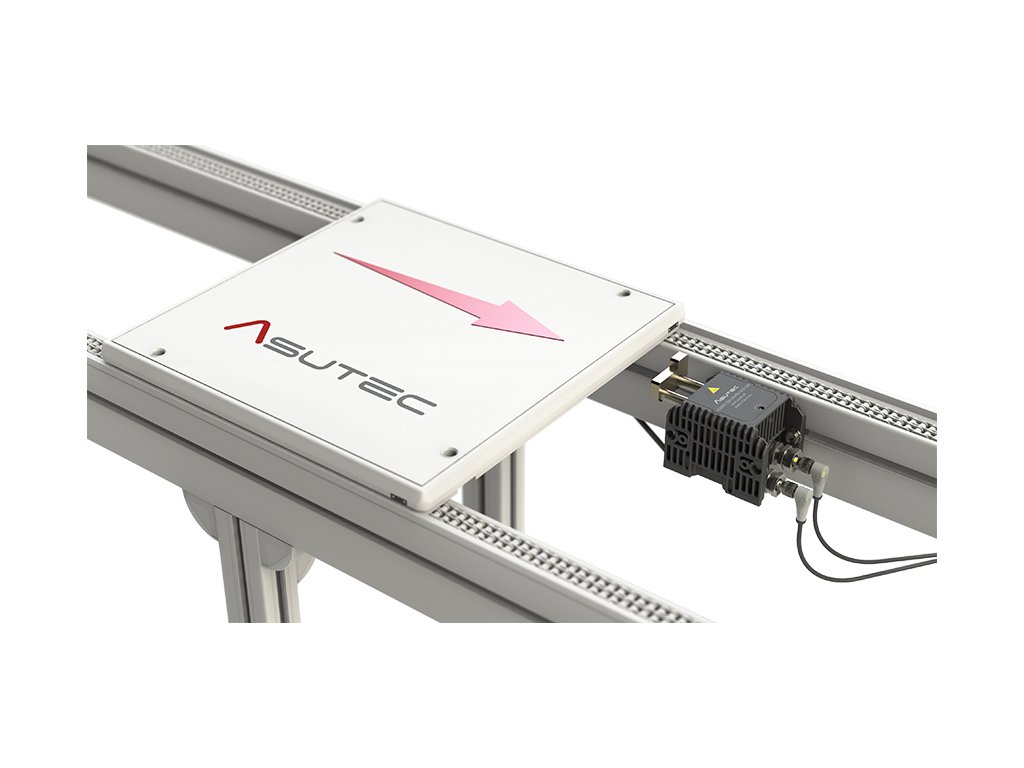

Stoper pneumatický. Slouží k tlumenému zastavení produktu (paletky nebo skupiny paletek) o hmotnosti od 20 kg do 220 kg na transferových systémech.



Detailní informace

Detailní popis produktu

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech.

Provedení: Pneumatický stoper (zarážka). Těleso plastové, doraz kalená ocel. Slouží k tlumenému zastavení paletek do hmotnosti 220 kg - viz. tabulka. Systém vzduchového tlumení, nastavitelný pomocí regulačního šroubu.

 Rychlost posuvu

 v = (m/min)

  6

  9

  12

  15

  18

  24

  30

ASMNG-220

 Hmotnost palety (kg)

  20 - 220

  20 - 180

  20 - 165

  20 - 135

  20 -  115

  20 - 75

 20 - 50


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní stoper. Uvedený rozsah hmotností palet vychází z minimální FRmin a maximální FRmax síly na stoper.

Minimální síla:  FRmin [N] = mmin [kg] . g [ms-2] . µ

Pro ASMNG-220 je FRmin = 13,7 N. Tato hodnota síly je potřebná k bezpečnému tlumenému zasunutí dorazu do koncové polohy.

Maximální síla: FRmax [N] = max [kg] . g [ms-2] . µ

Pro ASMNG-220 je FRmax = 151 N - tato hodnota síly zajišťuje dostatečný tlumící účinek.
                                     FRmax = 270 N - pro tuto hodnotu je stoper schopen paletu (nebo skupinu paletek) uvolnit zasunutím dorazu.

Funkce: ASMNG-220 je pneumatický stoper s tlumením. Po nárazu paletky na doraz stoperu je vzduchová komora stlačena a stlačený vzduch uniká otvorem seřizovacího šroubu. Tímto způsobem je paletka jemně tlumena až do úplného zastavení. Tlumení je vzduchové a pomocí regulačního šroubu lze jemně nastavit.

Při nájezdu je paletka tlumena, aby měkce dojela do koncové pozice. Tlumící zarážka pak zůstává v koncové pozici a nepůsobí na paletku žádnou silou. I v případě, že je paletka zvednuta, doraz zůstává v koncové poloze. K jeho vysunutí dochází až při dosažení dolní polohy.

Váha stoperu: ASMNG-220-EW-09-I-A19-100    0,75 kg

Teplotní rozsah:

  •   – = normální provedení                        od + 5°C  do + 60°C (bez příslušenství)

Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, muže být pomocí regulačního šroubu na horní straně stoperu měněna.

Jednočinné provedení EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena. Síla pružiny v horní poloze F1 = 80N, síla pružiny v dolní poloze F2 = 125N.

Připojení: M5  tlak 4 - 8 bar

Spotřeba vzduchu: Jednočinné provedení - při zasunutí dorazu a současném nastavení tlumené zarážky:
ASMNG-220-EW-09-…: 39 cm³

Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000105 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
