ASMHS-60-EW-08-100

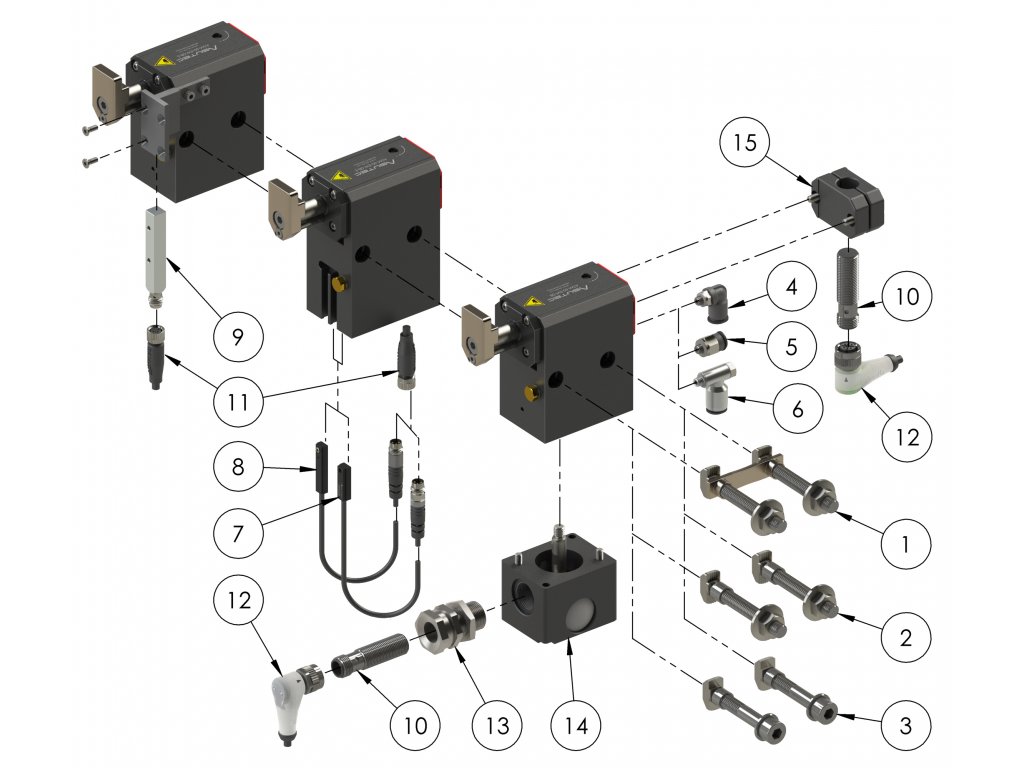

Související produkty

75000001 Upevňovací sada A s dlouhou distanční zděří a pojistkou proti otočení pro stopery řad: ASU-120, ASU-400, ASM-60 a ASMHS-60, prozpětnou zarážku ASREL-003 a...

75000036 Upevňovací sada s dlouhou distanční zděří a pojistkou proti otočení pro stopery řad: ASU-120, ASU-400, ASMEL-50, ASMEL-100, ASMS-10, ASMS-20, ASM-60 a ASMHS-60,...

75000002 Upevňovací sada B s krátkou distanční zděří a pojistkou proti otočení pro stopery řad: ASU-120, ASU-400, ASMEL-50, ASMS-10, ASMS-20, ASM-60 a ASMHS-60, zpětnou...

14010004 Přívod vzduchu "L", M5, průměr hadičky Ø6 mm

14010009 Přívod vzduchu "přímý", M5, průměr hadičky Ø6 mm

14010006 Přívod vzduchu "L-regulační", M5, průměr hadičky Ø6 mm

15000028 Senzor do T drážky, délka kabelu 300 mm. Elektronický senzor pro zařízení s označením "-E" v názvu. Nový vylepšený design. Provedeni: těleso z tvrdě...

15000000 Senzor do T drážky, délka kabelu 200 mm. Elektronický senzor pro zařízení s označením "-E" v názvu. Provedení: těleso z plastu.

15000004 Indukční senzor, M12x1, L=45 mm, Sn=4 mm

15010000 Kabel s přímým konektorem, 3 póly, M8x1, 5m kabel

15010001 Kabel s úhlovým konektorem, 3 póly, M12x1, 5m kabel

15030001 Redukce pro indukční senzor M16x1 - krátké provedení pro senzory Ø12 a M12. Rozsah dodávky zahrnuje: 2x matice M16x1

75003005 Držák indukčního senzoru M12x1 pro stopery řad: ASU-400, ASM-60, ASMHS-60 a ASMS. Pomocí indukčního senzoru zajišťuje pozici palety zespodu. Ekvivalentní s Rexroth -...

15000003 Indukční senzor M8x1, 8x8x59, Sn = 2 mm - pro ASM-60 a ASMHS-60.
Detailní popis produktu

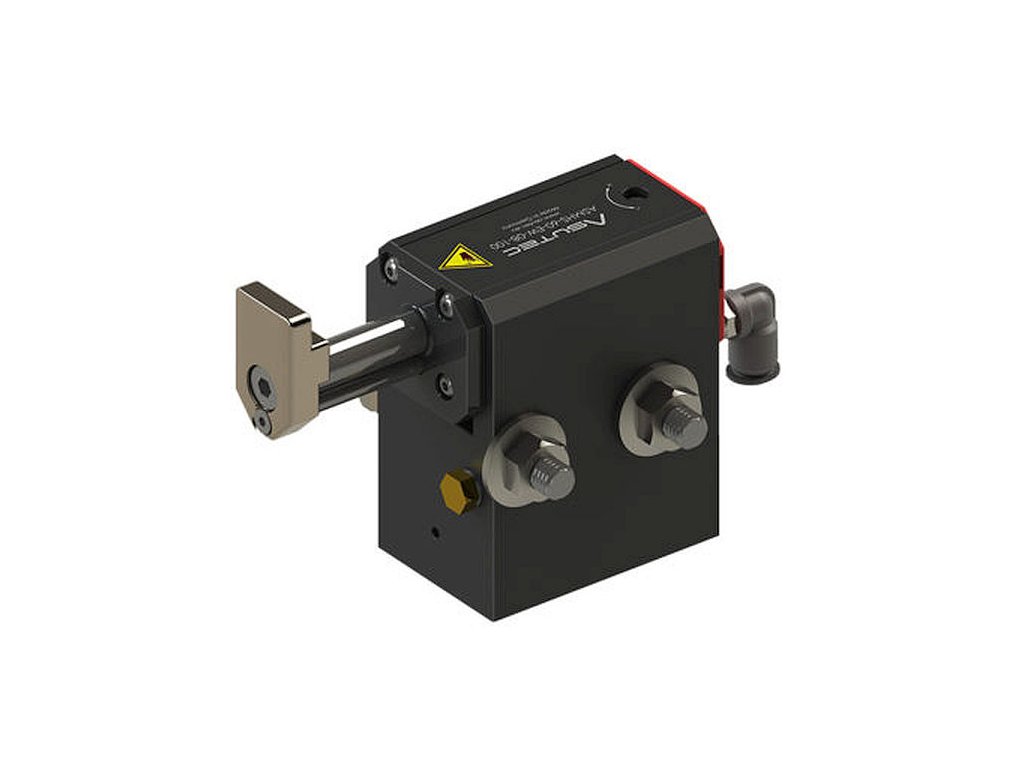

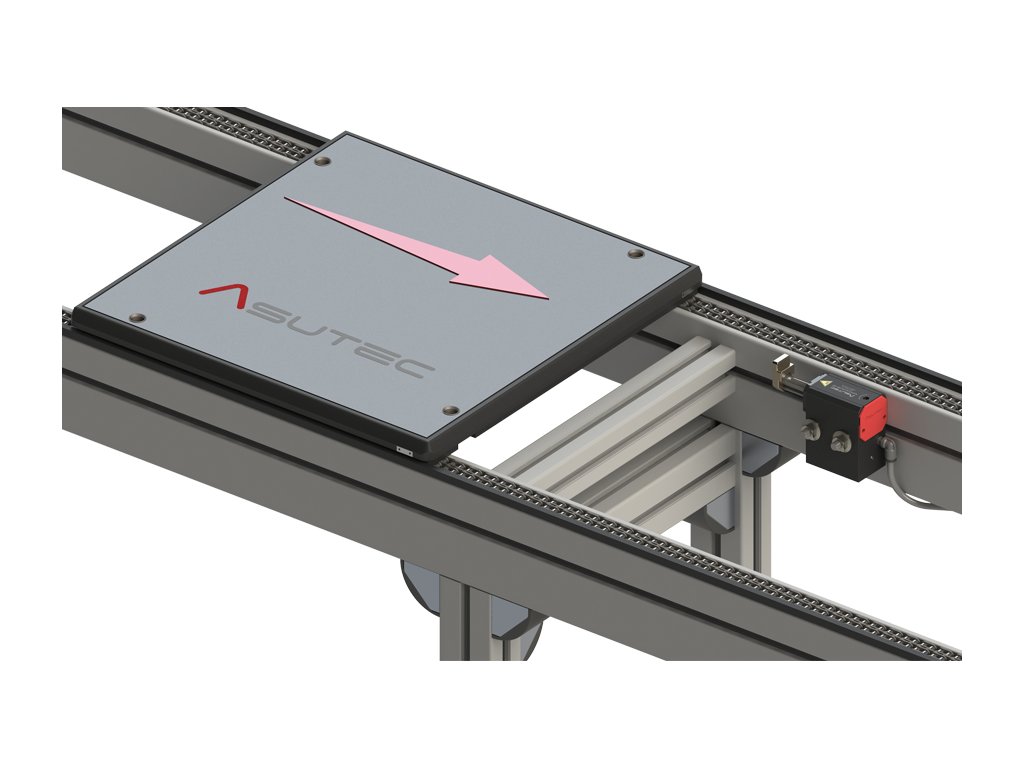

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.
Provedení: Pneumatický stoper (zarážka). Těleso z tvrdě eloxovaného aluminia. Slouží k zastavení paletek do hmotnosti 70 kg - viz. tabulka.
Rychlost posuvu |
v = (m/min) |
6 |
9 |
12 |
15 |
18 |
24 |
30 |
36 |
ASMHS-60 |
Hmotnost palety (kg) |
1 - 70 |
1 - 45 |
1 - 40 |
1 - 37 |
1 - 35 |
1 - 28 |
1 - 21 |
1 - 12 |
Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.
Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní stoper. Uvedený rozsah hmotností palet vychází z minimální FRmin a maximální FRmax síly na stoper.
Minimální síla: FRmin [N] = mmin [kg] . g [ms-2] . µ
Pro ASMHS-60 je hodnota FRmin = 0,69 N. Tato hodnota síly je potřebná k bezpečnému tlumenému zasunutí dorazu do koncové polohy.
Maximální síla: FRmax [N] = max [kg] . g [ms-2] . µ
Pro ASMHS-60 je hodnota FRmax = 48,1 N. Pro tuto hodnotu je zajištěno dostatečné tlumení a je schopen paletu uvolnit zasunutím dorazu.
Funkce: EW - jednočinná, zdvih: 8 mm
Spotřeba vzduchu:
EW se zdvihem 8 mm: 0,09 Nl
DW se zdvihem 8 mm: 0,135 Nl
EW se zdvihem 13 mm: 0,11 Nl
DW se zdvihem 13 mm: 0,186 Nl
Síla pružiny:
zdvih 8 mm: vysunutá poloha: 41 N
zasunutá poloha: 115 N
zdvih 13 mm: vysunutá poloha: 84 N
zasunutá poloha: 136 N
Teplotní rozsah:
- – = normální provedení od - 20°C do + 80°C
- H = provedení pro zvýšenou teplotu od - 20°C do + 180°C
- K = Provedení pro snížené teploty od - 50°C do + 80°C
Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, muže být pomocí regulačního šroubu na horní straně stoperu měněna.
Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena.
Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.
Připojení: M5 tlak 4 - 8 bar
Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000001 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.
Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.
Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
