ASMHS-15-EW-07-100

7 952,84 Kč / ks 9 622,94 Kč včetně DPH
Na dotaz

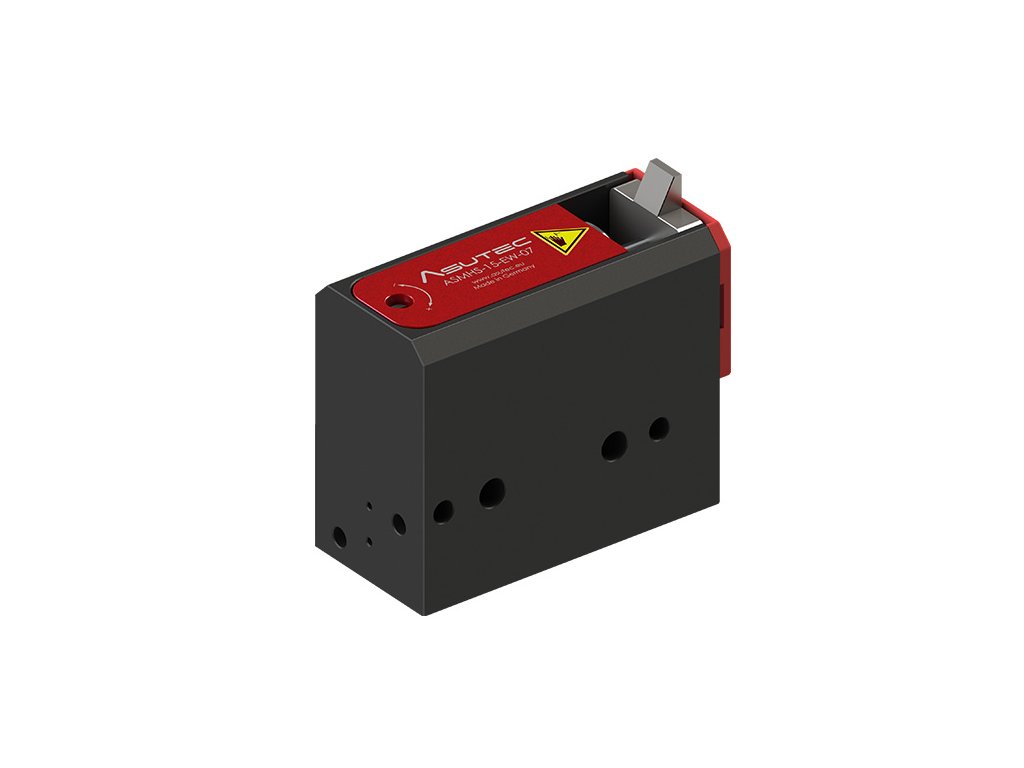

Stoper pneumatický. Slouží k tlumenému zastavení produktu (paletky nebo skupiny paletek) o hmotnosti od 0,25 kg do 20 kg na transferových systémech např. TS1 od firmy Rexroth - ekvivalent za VE 1/D  3842547758. Může být použit k obecnému pozicování, např. pneumatických válců.

Detailní informace

Detailní popis produktu

Slouží k zastavení jedné nebo více najíždějících paletek v transferových systémech. Může sloužit i k pozicování např. pneumatických válců.

Provedení: Pneumatický stoper (zarážka). Těleso z tvrdě eloxovaného aluminia. Slouží k zastavení paletek do hmotnosti 20 kg - viz. tabulka.

  Rychlost posuvu

 v = (m/min)

6

9

12

15

18

24

30

36

  ASMHS-15

 Hmotnost palety (kg)

0,25 - 20

0,25 - 13

0,25 - 11

0,25 - 10

0,25 - 9

0,25 - 8

0,25 - 5

0,25 - 3


Hmotnostní údaje:
 Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.

Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní stoper. Uvedený rozsah hmotností palet vychází z minimální FRmin a maximální FRmax síly na stoper.

Minimální síla:  FRmin [N] = mmin [kg] . g [ms-2] . µ

Pro ASMHS-15 je hodnota FRmin = 0,172 N. Tato hodnota síly je potřebná k bezpečnému tlumenému zasunutí dorazu do koncové polohy.

Maximální síla: FRmax [N] = max [kg] . g [ms-2] . µ

Pro ASMHS-15 je hodnota FRmax = 13,8 N. Pro tuto hodnotu je zajištěno dostatečné tlumení a je schopen paletu uvolnit zasunutím dorazu.

Funkce: EW - jednočinná, zdvih: 7 mm

Spotřeba vzduchu:

EW: 0,046 Nl na cyklus

DW: 0,076 Nl na cyklus



Teplotní rozsah:

  •   – = normální provedení                          od  - 20°C do +   80°C
  •  H = provedení pro zvýšenou teplotu od  - 20°C do + 180°C
  •  K = Provedení pro snížené teploty     od  - 50°C do +   80°C

Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, muže být pomocí regulačního šroubu na horní straně stoperu měněna.

Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena.

Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.

Připojení: M5  tlak 4 - 8 bar

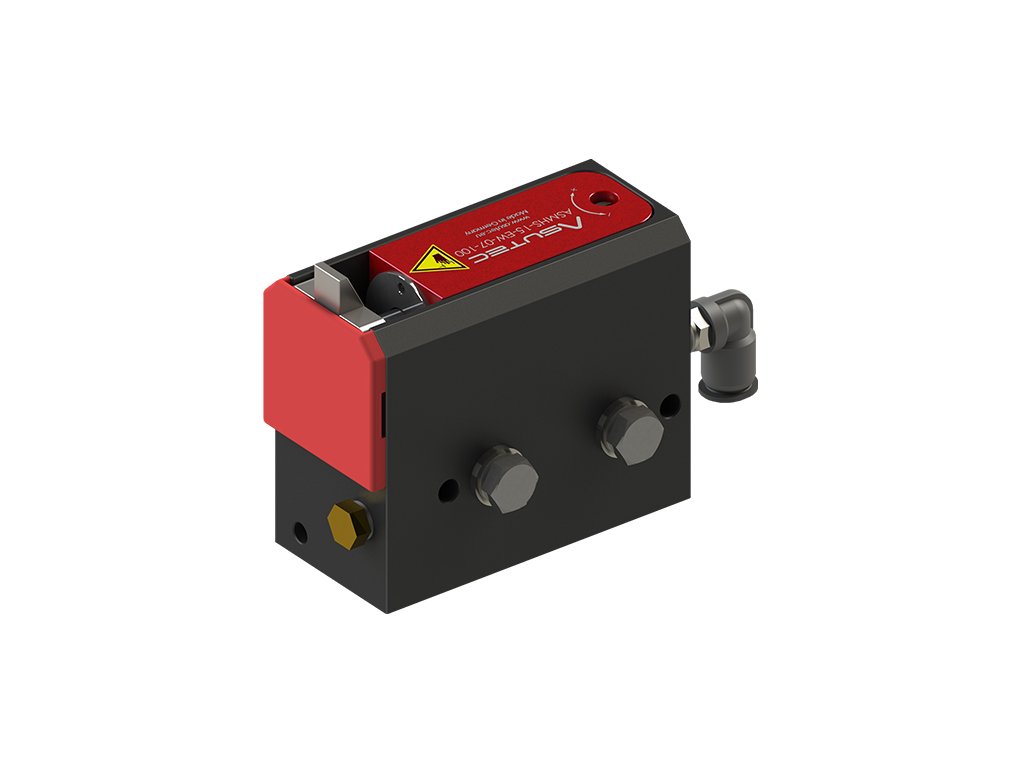

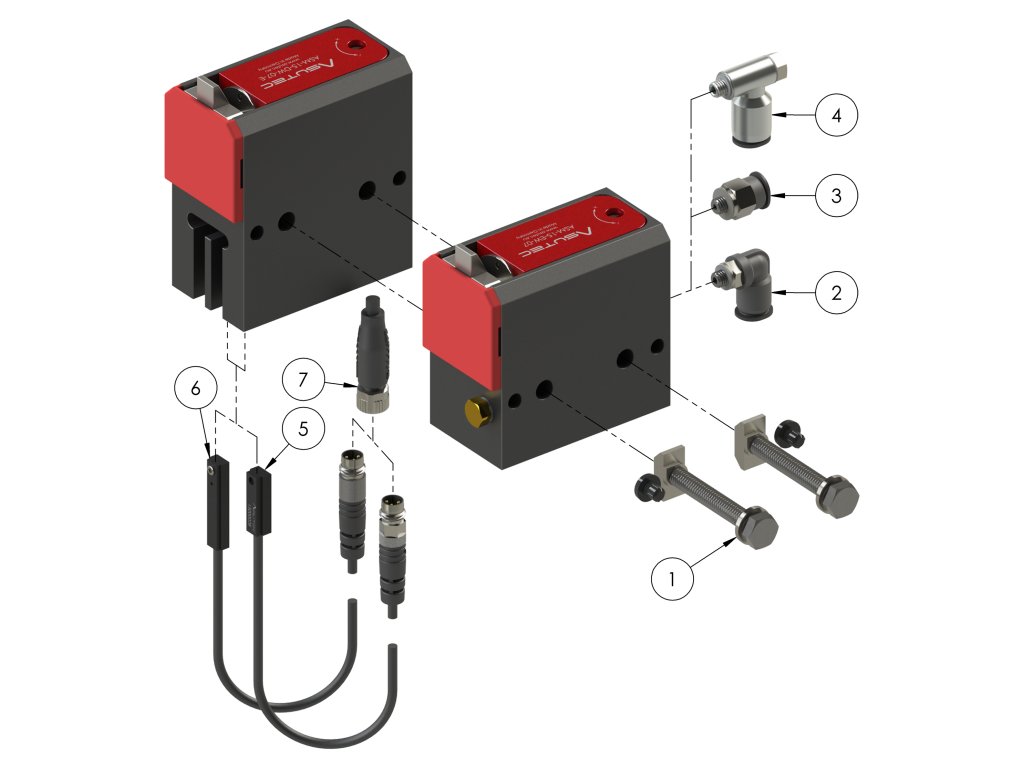

Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000004 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.

Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.

Zde najdete široké spektrum dalších modifikací stoperu:  Varianty stoperu
